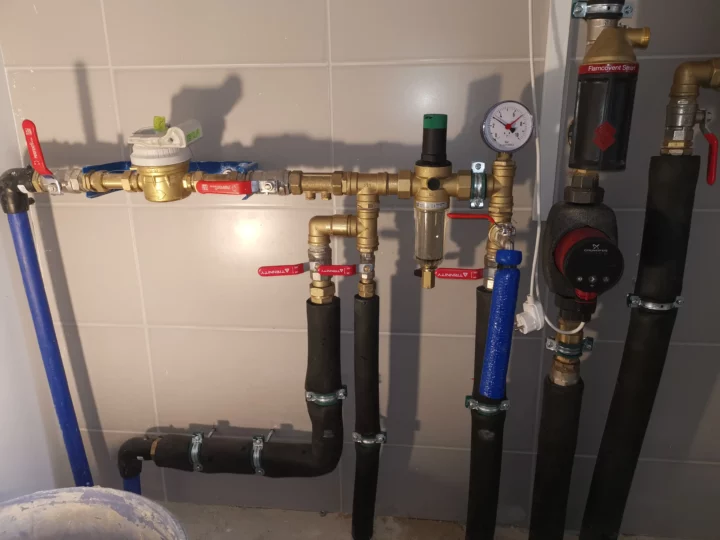

Armatura grzewcza – rodzaje i zastosowanie w instalacji grzewczej

Armatura grzewcza to elementy instalacji, których na co dzień nie widać, a które mają duży wpływ na jej sprawność i trwałość. W InstalTechnik przy każdym montażu dobieramy zawory i osprzęt indywidualnie do rodzaju instalacji, dlatego zebraliśmy w jednym miejscu podstawowe informacje o tym, jakie rodzaje armatury występują w domowej instalacji grzewczej i za co odpowiadają.

Wielu inwestorów skupia się głównie na wyborze źródła ciepła, czyli pompy ciepła lub kotła, oraz na rodzaju grzejników czy ogrzewania podłogowego. Tymczasem to właśnie armatura decyduje o tym, czy ciepło rozprowadzi się równomiernie po całym domu, czy instalacja będzie cicha, a serwis prosty i szybki. Źle dobrane lub pominięte elementy osprzętu bywają przyczyną problemów, które później błędnie przypisuje się samemu źródłu ciepła albo rodzajowi grzejników.

Koszt armatury stanowi zwykle niewielki procent całego kosztorysu instalacji, dlatego oszczędzanie na tym elemencie rzadko się opłaca w dłuższej perspektywie. W tym artykule wyjaśniamy, jakie grupy armatury występują w typowej instalacji centralnego ogrzewania, jak działają poszczególne zawory oraz na co zwrócić uwagę przy ich doborze do konkretnego domu.

Czym jest armatura grzewcza?

Armaturą grzewczą nazywamy wszystkie zawory, głowice, reduktory i inne elementy sterujące przepływem oraz temperaturą wody w instalacji centralnego ogrzewania. Choć stanowi zwykle niewielki procent całkowitego kosztu instalacji, to od jej doboru zależy równomierne rozprowadzenie ciepła w domu, żywotność kotła lub pompy ciepła oraz możliwość szybkiej naprawy pojedynczego odcinka bez konieczności opróżniania całej instalacji.

Do podstawowych grup armatury zaliczamy zawory termostatyczne montowane przy grzejnikach, zawory równoważące regulujące przepływ w poszczególnych obiegach, armaturę odcinającą oraz elementy zabezpieczające instalację przed nadmiernym ciśnieniem.

Armatura pojawia się na każdym etapie instalacji, od kotłowni lub pomieszczenia z pompą ciepła, przez piony i rozdzielacze, aż po pojedynczy grzejnik czy pętlę ogrzewania podłogowego. W kotłowni znajdziemy zawory bezpieczeństwa i grupy pompowe, na pionach zawory równoważące, a przy grzejnikach głowice termostatyczne. Każdy z tych elementów pełni inną funkcję, ale wszystkie razem decydują o tym, czy instalacja działa jako spójny, dobrze wyregulowany system, czy jako zestaw przypadkowo dobranych podzespołów.

Dobrą armaturę rozpoznaje się nie po wyglądzie, a po materiale wykonania i precyzji regulacji. Korpusy z mosiądzu odpornego na korozję, dokładne uszczelnienia oraz powtarzalność nastaw wstępnych przekładają się na to, że instalacja po latach pracy nadal reaguje tak, jak została zaprojektowana, a nie wymaga ciągłej ręcznej korekty ustawień.

Jak działają zawory termostatyczne i głowice?

Zawór termostatyczny montowany jest zazwyczaj przy wlocie wody do grzejnika i współpracuje z głowicą termostatyczną, która reaguje na temperaturę powietrza w pomieszczeniu. Gdy pokój się nagrzeje do zadanej wartości, głowica przymyka zawór, ograniczając dopływ gorącej wody, a gdy temperatura spada, otwiera go ponownie.

Głowice termostatyczne mają nastawę wstępną, która pozwala ograniczyć maksymalny przepływ przez dany zawór, co ułatwia hydrauliczne wyważenie całej instalacji. Dzięki temu ciepło rozprowadza się równomiernie między pomieszczeniami, a nie tylko trafia do grzejników najbliżej źródła ciepła.

Na rynku dostępne są głowice proste i kątowe, dopasowane do różnych sposobów podłączenia grzejnika, a także wersje z czujnikiem zdalnym, przydatne tam, gdzie grzejnik jest zabudowany lub zasłonięty i standardowa głowica nie mierzyłaby rzeczywistej temperatury pomieszczenia. Coraz częściej stosuje się też głowice elektroniczne, które można zaprogramować na różne pory dnia, co pozwala obniżyć temperaturę w sypialniach w ciągu dnia, a podnieść ją wieczorem, bez ręcznego przekręcania pokrętła.

Dobór odpowiedniej nastawy wstępnej na zaworze termostatycznym to element, który często pomijają ekipy niemające doświadczenia w wyważaniu instalacji. Zbyt wysoka nastawa prowadzi do tego, że grzejniki bliżej źródła ciepła zabierają większość przepływu, a te dalsze grzeją słabiej, niezależnie od ustawienia głowicy.

Zawory regulacyjne i równoważące w instalacji c.o.

Zawory równoważące utrzymują stałą różnicę ciśnienia w poszczególnych obiegach instalacji, dzięki czemu zawory termostatyczne przy grzejnikach pracują w zakresie, do którego zostały zaprojektowane. Bez takiego równoważenia pompa obiegowa musi pracować z większą mocą, gdy część zaworów termostatycznych się przymyka, co podnosi zużycie prądu i poziom hałasu w instalacji.

Zawory ręczne pozwalają ustawić nastawę wstępną i odczytać ją na skali, a niektóre modele mają dodatkowo króćce pomiarowe do sprawdzenia spadku ciśnienia i przepływu. W bardziej rozbudowanych instalacjach, na przykład tam gdzie pracują klimakonwektory lub wymienniki ciepła, stosuje się zawory z automatycznym ograniczeniem przepływu i możliwością podłączenia napędu sterowanego elektronicznie.

Bez prawidłowego równoważenia instalacji pompa obiegowa musi kompensować różnice ciśnienia, pracując na wyższych obrotach, niż wynikałoby to z rzeczywistego zapotrzebowania budynku. Przekłada się to na wyższe zużycie energii elektrycznej oraz głośniejszą pracę instalacji, szczególnie odczuwalną w nocy, gdy w domu panuje cisza. Pompy o płynnej regulacji, dostosowujące swoją pracę do zmiennego przepływu, częściowo rozwiązują ten problem, ale nie zastępują prawidłowego równoważenia na etapie montażu.

Regulacja hydrauliczna instalacji to proces, który wykonuje się raz, przy uruchomieniu systemu, i który potem rzadko wymaga korekty, o ile instalacja nie jest rozbudowywana o nowe pomieszczenia lub obiegi. Powinna go wykonać ekipa mająca doświadczenie w odczycie nastaw i pomiarze przepływów, bo ustawienie zaworów orientacyjnie, bez pomiaru, w praktyce oznacza brak faktycznego równoważenia instalacji.

Armatura odcinająca i zabezpieczająca

Zawory odcinające służą do zatrzymania przepływu wody na wybranym odcinku instalacji, co jest niezbędne podczas awarii lub prac serwisowych na pojedynczym grzejniku czy obiegu. Dzięki nim nie trzeba opróżniać całej instalacji, żeby wymienić lub naprawić jeden element.

Armatura zabezpieczająca obejmuje z kolei zawory bezpieczeństwa, grupy bezpieczeństwa przy zasobnikach ciepłej wody oraz naczynia przeponowe z odpowiednim osprzętem. Te elementy chronią instalację przed nadmiernym wzrostem ciśnienia, a tym samym przed uszkodzeniem kotła, pompy ciepła lub rur.

Zawór bezpieczeństwa otwiera się automatycznie, gdy ciśnienie w instalacji przekroczy dopuszczalną wartość, odprowadzając nadmiar wody i chroniąc w ten sposób najdroższe elementy systemu, takie jak wymiennik w pompie ciepła czy kocioł. Naczynie przeponowe pełni z kolei rolę bufora, przyjmując zmiany objętości wody wynikające z jej rozszerzalności cieplnej. Bez sprawnego naczynia przeponowego instalacja pracowałaby na granicy dopuszczalnego ciśnienia przy każdym cyklu grzania, co skraca żywotność uszczelnień i podzespołów.

Elementy zabezpieczające podlegają okresowej kontroli, ponieważ membrana w naczyniu przeponowym z czasem traci elastyczność, a zawór bezpieczeństwa może się zablokować, jeśli przez dłuższy czas nie zadziałał. Regularny przegląd tych podzespołów przy okazji serwisu kotła lub pompy ciepła pozwala uniknąć sytuacji, w której instalacja pozostaje bez realnego zabezpieczenia przed skokiem ciśnienia.

Na jakiej armaturze pracujemy w InstalTechnik i dlaczego?

Przy montażu instalacji grzewczych stawiamy na markową armaturę renomowanych producentów, sprawdzoną w warunkach eksploatacji domów jednorodzinnych we Wrocławiu i Oleśnicy. Dobieramy zawory termostatyczne z nastawą wstępną, umożliwiającą precyzyjne wyważenie instalacji już na etapie montażu, oraz zawory równoważące dopasowane do liczby i długości poszczególnych obiegów.

Każdą instalację wyposażamy w komplet armatury odcinającej i zabezpieczającej zgodnie z obowiązującymi normami technicznymi, tak aby serwis w przyszłości ograniczał się do prostych czynności, bez konieczności ingerencji w całą instalację. Stały zapas najczęściej wymienianych elementów pozwala nam też szybciej reagować w przypadku awarii u naszych klientów.

Jak dobrać armaturę do rodzaju instalacji

Dobór armatury zależy od źródła ciepła, rodzaju grzejników lub ogrzewania płaszczyznowego oraz liczby obiegów w instalacji. Inne parametry zaworów sprawdzą się w domu z kotłem gazowym pracującym na wyższej temperaturze zasilania, a inne w instalacji zasilanej pompą ciepła, gdzie temperatura wody jest niższa, a przepływy trzeba wyważyć precyzyjniej.

Przy ogrzewaniu podłogowym najważniejszą rolę odgrywa rozdzielacz z zaworami odcinającymi na każdym obiegu oraz zawór mieszający, utrzymujący bezpieczną temperaturę zasilania podłogówki. W instalacjach z grzejnikami większy nacisk kładzie się na zawory termostatyczne z głowicami oraz zawory równoważące na pionach.

W domach z kilkoma strefami grzewczymi, na przykład parterem ogrzewanym podłogówką i piętrem z grzejnikami, armatura musi dodatkowo koordynować pracę obu systemów, tak aby jeden nie odbierał przepływu drugiemu. W takich instalacjach stosuje się osobne zawory mieszające dla każdej strefy oraz odpowiednio dobrane pompy obiegowe, co pozwala utrzymać różne temperatury zasilania w jednym budynku bez wzajemnych zakłóceń.

Znaczenie ma też etap, na którym podejmowana jest decyzja o doborze armatury. Wybór odpowiednich zaworów już na etapie projektu instalacji jest znacznie tańszy i prostszy niż wymiana źle dobranego osprzętu po zakończeniu prac wykończeniowych, gdy dostęp do rozdzielaczy czy pionów jest utrudniony. Dlatego dobór armatury traktujemy jako integralną część projektu instalacji, a nie dodatek uzupełniany na końcu.

Jeśli planujesz nową instalację grzewczą lub modernizację istniejącej, w InstalTechnik pomożemy dobrać armaturę odpowiednią do Twojego domu, źródła ciepła i oczekiwań co do komfortu. Zajmujemy się doradztwem, projektem, montażem oraz serwisem instalacji grzewczych i wentylacyjnych we Wrocławiu, Oleśnicy i okolicach.
