Jak projektować i montować przyłącza kanalizacji deszczowej?

Przyłącze kanalizacji deszczowej odprowadza wody opadowe z dachu, kostki brukowej i terenu wokół domu do gminnego kolektora deszczowego albo do innego odbiornika. Prawidłowe zaprojektowanie i wykonanie przyłącza chroni budynek przed zalaniem, podmywaniem fundamentów i rozszczelnieniem izolacji przeciwwilgociowych. W tym wpisie tłumaczymy, czym różni się kanalizacja deszczowa od sanitarnej, jak zaplanować projekt, jakich materiałów użyć i co zrobić, gdy w okolicy nie ma kolektora deszczowego.

Czym jest przyłącze kanalizacji deszczowej?

Przyłącze kanalizacji deszczowej to odcinek sieci zewnętrznej między instalacją wewnętrzną budynku (rynny, rury spustowe, wpusty podwórzowe, odwodnienia liniowe) a głównym kolektorem deszczowym w drodze. Zaczyna się na granicy działki, najczęściej na pierwszej studzience rewizyjnej za linią ogrodzenia, a kończy w miejscu wpięcia do publicznej sieci kanalizacji deszczowej należącej do gminy lub spółki wodociągowej.

Jego zadaniem jest sprawne odprowadzenie wód opadowych z posesji w taki sposób, by nie zalegały na działce ani nie wnikały w grunt obok fundamentów. W przeciwieństwie do kanalizacji sanitarnej, kanalizacja deszczowa transportuje czystą wodę z opadów (deszczu, topniejącego śniegu), a nie ścieki bytowe.

Warunki techniczne wykonania i lokalizację przyłącza określa wodociągowo-kanalizacyjna jednostka działająca na danym terenie. W praktyce oznacza to konieczność uzyskania warunków przyłączenia, a następnie przygotowania projektu zgodnego z wymaganiami operatora sieci.

Kanalizacja deszczowa a sanitarna: czym się różnią?

Choć obie sieci służą odprowadzaniu wody, w praktyce realizuje się je inaczej i odbierają zupełnie inny rodzaj ładunku. Najważniejsze różnice wyglądają następująco:

Cecha	Kanalizacja sanitarna	Kanalizacja deszczowa
Rodzaj wody	ścieki bytowo-gospodarcze	wody opadowe i roztopowe
Średnice rur przyłącza	zwykle DN 160	zwykle DN 160-200, zależnie od powierzchni
Wymagane spadki	minimum 1,5-3 procent	minimum 0,5-2 procent
Odbiornik	oczyszczalnia gminna lub przydomowa	kolektor deszczowy, rów, zbiornik, grunt
Wentylacja pionu	wymagana (wywiewki na dachu)	niewymagana

W polskich realiach spotykamy też kanalizację ogólnospławną. To rozwiązanie, w którym jedna sieć przyjmuje ścieki bytowe i wody opadowe jednocześnie. W większości nowych inwestycji projektuje się układ rozdzielczy: dwa osobne przewody, dwa osobne przyłącza. Jest to korzystniejsze ekologicznie i tańsze w eksploatacji oczyszczalni.

Z punktu widzenia inwestora podstawowa różnica polega też na zakresie pozwoleń. Przyłącze sanitarne podłączamy do sieci po uzyskaniu warunków technicznych i odbiorze. Przyłącze deszczowe może wymagać dodatkowej zgody operatora na ilość odprowadzanej wody, zwłaszcza przy dużych powierzchniach utwardzonych.

Projektowanie przyłącza kanalizacji deszczowej krok po kroku

Projekt przyłącza powinien przygotować uprawniony projektant sanitarny. Standardowy przebieg prac projektowych wygląda następująco:

Uzyskanie warunków technicznych przyłączenia. Inwestor składa wniosek u operatora sieci wodociągowo-kanalizacyjnej. W odpowiedzi otrzymuje warunki określające miejsce wpięcia, dopuszczalne natężenie odpływu, średnicę rury i wymagania materiałowe.
Mapy do celów projektowych. Geodeta przygotowuje aktualną mapę sytuacyjno-wysokościową działki z naniesionym uzbrojeniem terenu. Bez tej mapy projektant nie wykona prawidłowej trasy.
Obliczenia hydrauliczne. Projektant wylicza spływ wód opadowych z dachu i powierzchni utwardzonych, posługując się normami natężenia deszczu miarodajnego dla danego regionu. Wynik wskazuje minimalną średnicę rury i niezbędne spadki.
Rzut sytuacyjny i profil podłużny. Dokumentacja zawiera dokładną trasę przyłącza z zaznaczeniem studzienek, głębokości ułożenia rur i punktu wpięcia do sieci miejskiej.
Uzgodnienia. Projekt podlega uzgodnieniom z gestorem sieci oraz, w niektórych przypadkach, z zarządcą drogi (gdy przyłącze przechodzi pod jezdnią).
Zgłoszenie lub pozwolenie. Większość przyłączy realizuje się na podstawie zgłoszenia robót budowlanych. Tylko w wybranych przypadkach wymagane jest pełne pozwolenie na budowę.

Po komplecie uzgodnień można zlecić wykonawcy fizyczny montaż przyłącza.

Materiały, średnice rur i głębokość ułożenia

W instalacjach kanalizacji deszczowej najczęściej spotykamy następujące materiały:

PVC-U lite (klasa SN8): popularny i sprawdzony wybór dla przyłączy domowych. Cechuje go dobra sztywność obwodowa i odporność na obciążenia gruntowe.
PP (polipropylen) trójwarstwowy: cięższy mechanicznie niż PVC, sprawdza się przy większych obciążeniach, na przykład pod drogami dojazdowymi.
PE (polietylen) zgrzewany: stosowany przy dużych zagłębieniach albo w gruntach zalewowych, gdzie potrzebne są szczelne, jednolite odcinki rur.
Beton lub żelbet: spotykany przy większych średnicach (DN 300 i więcej) oraz w głównych kolektorach, rzadziej w przyłączach domów jednorodzinnych.

Standardowa średnica rury przyłącza deszczowego budynku jednorodzinnego to DN 160. Przy dużych powierzchniach dachu (powyżej 250 metrów kwadratowych) lub rozległych powierzchniach utwardzonych projektant może zwiększyć średnicę do DN 200.

Głębokość ułożenia rur zależy od strefy przemarzania gruntu. W większości Polski wynosi od 1,0 do 1,4 metra poniżej terenu. Dla samego ułożenia rur deszczowych dopuszcza się montaż w strefie przemarzania, ponieważ instalacja nie pracuje pod ciśnieniem i wypełnia się sezonowo. Spadek minimalny dla rury DN 160 to 1,5 procent, a optymalny mieści się w przedziale 2-3 procent.

Montaż przyłącza kanalizacji deszczowej krok po kroku

Sam montaż przyłącza kanalizacji deszczowej obejmuje kilka etapów. Kolejność prac wygląda zwykle tak:

Wytyczenie trasy przez geodetę. Bez tyczek geodezyjnych nie da się prawidłowo zachować trasy i głębokości z projektu.
Wykonanie wykopu. Wykop powinien mieć szerokość pozwalającą na bezpieczne ułożenie rur i wykonanie podsypki. Przy głębokości powyżej 1,5 metra wymagane jest szalowanie ścian.
Wykonanie podsypki piaskowej o grubości 10-15 cm. Podsypka wyrównuje dno wykopu i amortyzuje rury, chroniąc je przed punktowym naciskiem kamieni.
Ułożenie rur z zachowaniem zadanego spadku. Każda rura sprawdzana jest poziomicą laserową albo niwelatorem. Złącza kielichowe smarujemy środkiem od producenta i wsuwamy do oporu.
Montaż studzienek rewizyjnych. Pierwsza studzienka stoi na granicy działki (studzienka przyłączeniowa, czyli główna), kolejne w miejscach zmiany kierunku, spadku albo średnicy.
Próba szczelności. Przyłącze zalewa się wodą i obserwuje przez 30-60 minut, sprawdzając, czy nie spada poziom lustra w studzience.
Inwentaryzacja geodezyjna powykonawcza. Geodeta nanosi rzeczywiste położenie rur na mapę. Bez inwentaryzacji nie ma odbioru technicznego.
Zasypka wykopu warstwami z zagęszczeniem. Pierwsza warstwa to obsypka piaskowa do około 30 cm powyżej rury, dalej grunt rodzimy zagęszczany co 20-30 cm.

Co zrobić, gdy działka nie ma dostępu do kanalizacji deszczowej?

Wiele działek nie ma podłączenia do gminnej sieci deszczowej. Wówczas wody opadowe trzeba zagospodarować na własnej posesji. Najczęściej stosowane rozwiązania to:

Skrzynki rozsączające: zakopane w gruncie elementy z tworzywa, do których wpływa woda i z których stopniowo wsiąka w grunt. Sprawdzają się przy gruntach piaszczystych i przepuszczalnych.
Studnia chłonna: betonowa lub plastikowa studnia bez dna, wypełniona kruszywem. Tańsza w wykonaniu niż skrzynki, ale wymaga większej głębokości i niskiego poziomu wód gruntowych.
Zbiornik retencyjny na deszczówkę: nadziemny lub podziemny zbiornik o pojemności od 200 do nawet 10 000 litrów. Pozwala wykorzystać deszczówkę do podlewania ogrodu i spłukiwania toalet.
Rów chłonny i drenaż rozsączający: rozprowadzają wodę po terenie działki przez perforowane rury w żwirowym wypełnieniu.
Ogród deszczowy: zielona przestrzeń z roślinami tolerującymi okresowe zalanie, naturalnie zatrzymująca i odparowująca wodę opadową.

Wybór konkretnego rozwiązania zależy od rodzaju gruntu, poziomu wód gruntowych, powierzchni dachu oraz dostępnej powierzchni działki. Przed montażem zalecamy wykonanie badania przepuszczalności gruntu (test perkolacyjny) oraz sprawdzenie poziomu wód gruntowych. Dane z badań trafiają potem do projektu i decydują o pojemności urządzenia retencyjno-rozsączającego.

Planujesz przyłącze deszczowe? Zajmiemy się projektem i montażem

Przyłącze kanalizacji deszczowej to inwestycja, która ma chronić Twój dom przed wodą opadową przez dziesięciolecia. Prawidłowy projekt, dobór materiałów i staranny montaż przekładają się bezpośrednio na trwałość fundamentów, izolacji oraz nawierzchni wokół budynku. Każdy odcinek wymaga indywidualnych obliczeń, dostosowanych do warunków na konkretnej działce.

W InstalTechnik wykonujemy instalacje wodno-kanalizacyjne we Wrocławiu, Oleśnicy i okolicy, działając w promieniu około 60 kilometrów od stolicy Dolnego Śląska. Doradzamy w doborze materiałów, koordynujemy projekt z geodetą i operatorem sieci oraz montujemy przyłącza wraz z systemami zagospodarowania wód opadowych na działce (skrzynki rozsączające, zbiorniki retencyjne, studnie chłonne). Jeśli budujesz dom albo planujesz modernizację instalacji zewnętrznej, skontaktuj się z nami, opisz parametry działki i prześlij mapę sytuacyjną. Przygotujemy wycenę i podpowiemy najkorzystniejszy wariant techniczny dla Twojej sytuacji.

Jak podłączyć ogrzewanie podłogowe z grzejnika?

Ogrzewanie podłogowe i klasyczne grzejniki mogą pracować w obrębie tej samej instalacji, ale wymagają osobnego sposobu zasilania. Podłogówka działa na znacznie niższej temperaturze, więc nie podłączymy jej bezpośrednio do tej samej rury, która zasila grzejniki. W tym wpisie pokazujemy, jak prawidłowo dołożyć ogrzewanie podłogowe do istniejącego układu grzejnikowego, jakich elementów potrzebujesz i o czym pamiętać przy montażu.

Dlaczego grzejniki i podłogówka wymagają różnych temperatur?

Klasyczne grzejniki w starszych instalacjach pracują z czynnikiem grzewczym o temperaturze 55-70 stopni Celsjusza. Im wyższa temperatura zasilania, tym mniejszy potrzebny grzejnik o tej samej mocy cieplnej. W nowszych budynkach z prawidłowo dobranymi grzejnikami temperatura zasilania spada do 45-55 stopni.

Ogrzewanie podłogowe pracuje zupełnie inaczej. Powierzchnia oddawania ciepła obejmuje całą podłogę, więc jest dużo większa niż w przypadku pojedynczego grzejnika. Temperatura czynnika w pętlach podłogowych nie powinna przekraczać 45 stopni, a optymalna wartość mieści się w przedziale 30-40 stopni. Maksymalna temperatura samej posadzki to 29 stopni w pomieszczeniach mieszkalnych i 33 stopnie w łazienkach.

Jeśli puścimy do podłogówki wodę o temperaturze 60 stopni, posadzka się przegrzeje, materiały wykończeniowe szybko ulegną zniszczeniu, a użytkownicy poczują dyskomfort. W drugą stronę: grzejniki zasilane temperaturą podłogówki nie oddadzą wystarczającej ilości ciepła. Z tego powodu każdy z układów potrzebuje własnego zasilania z odpowiednio dobraną temperaturą.

Jak podłączyć ogrzewanie podłogowe z grzejnika: schemat układu mieszanego

Najprostsze rozwiązanie polega na rozdzieleniu instalacji na dwa obiegi: wysokotemperaturowy dla grzejników i niskotemperaturowy dla podłogówki. Oba obiegi korzystają z tego samego źródła ciepła (kotła gazowego, pompy ciepła, kotła na pellet, kominka z płaszczem wodnym), ale rozchodzą się tuż za źródłem i mają osobne pompy oraz osobną regulację.

Schemat działania wygląda następująco. Z kotła wychodzi rura zasilająca z gorącą wodą. Bezpośrednio za źródłem ciepła montujemy rozdzielacz, z którego jedno odejście prowadzi do grzejników bez dodatkowej regulacji, a drugie do rozdzielacza ogrzewania podłogowego z grupą mieszającą. W rozdzielaczu podłogowym gorąca woda miesza się z chłodniejszą wodą powrotną z pętli, dzięki temu uzyskujemy obniżoną temperaturę zasilania. Pompa obiegowa wymusza przepływ czynnika przez wszystkie pętle podłogówki.

Dobór średnic rur, mocy pompy i ustawień zaworu mieszającego wymaga konkretnych obliczeń, które powinien wykonać projektant. Każdy budynek ma własny bilans cieplny i własny układ rzutów, więc gotowy szablon nie zawsze się sprawdzi.

Mieszacz, pompa obiegowa i rozdzielacz: elementy układu mieszanego

W praktyce montażu spotkamy się z kilkoma podstawowymi elementami, których nie pomijamy:

Zawór mieszający trójdrogowy: miesza gorącą wodę z kotła z chłodniejszą wodą powrotną z pętli podłogowych. Pozwala uzyskać zadaną temperaturę zasilania, na przykład 38 stopni, przy temperaturze kotła rzędu 60 stopni.
Pompa obiegowa podłogówki: wymusza obieg w pętlach. Nie korzystamy z głównej pompy kotłowej, ponieważ ma zbyt duże ciśnienie i pracuje na innym przepływie.
Rozdzielacz podłogowy: rozprowadza wodę do poszczególnych pętli. Każda pętla ma własny zawór regulacyjny oraz przepływomierz. Dzięki temu ustawiamy indywidualny przepływ dla każdego pomieszczenia.
Siłowniki termostatyczne i sterowniki pokojowe: regulują otwarcie zaworów na rozdzielaczu w zależności od temperatury zadanej w pomieszczeniu.
Termostat zabezpieczający: odcina zasilanie pompy, jeśli temperatura czynnika przekroczy bezpieczną wartość. Chroni posadzkę przed przegrzaniem.

Te elementy często sprzedawane są jako kompletna grupa pompowa z mieszaczem (tak zwany zestaw mieszający), gotowa do bezpośredniego podłączenia do rozdzielacza podłogowego.

Montaż podłogówki przy istniejącej instalacji grzejnikowej krok po kroku

Modernizacja domu z istniejącymi grzejnikami i dołożenie podłogówki to jeden z częstszych scenariuszy w naszej pracy. Przebieg prac zwykle wygląda następująco:

Audyt istniejącej instalacji i źródła ciepła. Sprawdzamy moc kotła lub pompy ciepła, stan rurociągów, lokalizację rozdzielnika i możliwości podłączenia nowego obiegu.
Bilans cieplny pomieszczeń, w których pojawi się podłogówka. Obliczenia uwzględniają straty ciepła, planowane wykończenie posadzki i temperatury komfortu.
Wybór technologii ogrzewania podłogowego. W remontowanych budynkach najczęściej stosujemy system mini (wysokość zabudowy od 15 mm) albo system suchej zabudowy.
Przygotowanie miejsca pod rozdzielacz podłogowy. Najczęściej trafia on do szafki w korytarzu lub łazience, blisko pętli, do których prowadzi.
Poprowadzenie rur od kotła do nowego rozdzielacza i montaż grupy mieszającej z pompą obiegową.
Ułożenie pętli grzewczych w pomieszczeniach oraz próba szczelności pod ciśnieniem 6 bar przez minimum 24 godziny.
Wykonanie wylewki (przy systemach mokrych) i procedura wygrzewania posadzki, trwająca zwykle 21 dni.
Uruchomienie instalacji, regulacja przepływów na rozdzielaczu i programowanie sterowników pokojowych.

Który system podłogówki sprawdzi się przy modernizacji?

Nie każdy system ogrzewania podłogowego nadaje się do dołożenia w istniejącym domu. Wybór zależy od dostępnej wysokości, stanu posadzki i zakresu remontu. W InstalTechnik proponujemy klientom trzy systemy:

System standard sprawdza się głównie w nowych budynkach. Wymaga przygotowania pełnej warstwy izolacji, ułożenia rur na płycie systemowej i zalania ich wylewką grubości około 6-7 cm. Cała zabudowa zajmuje od 10 do 15 cm wysokości. W remontach stosujemy go tylko wtedy, gdy istnieje możliwość obniżenia poziomu posadzki.

System mini ma wysokość zabudowy od 15 mm. Mocujemy go bezpośrednio na istniejącej, zdrowej posadzce, bez konieczności kucia i wykonywania nowej wylewki. Sprawdza się przy remontach pojedynczych pomieszczeń, na przykład łazienki albo salonu, gdy nie chcemy ingerować w pozostałe przestrzenie. Krótki czas nagrzewania to dodatkowa zaleta tego rozwiązania.

System suchej zabudowy ma masę około 40 kilogramów na metr kwadratowy, więc nie obciąża stropu. Składa się z płyt styropianowych z rowkami, blach rozprowadzających ciepło oraz rury wielowarstwowej. Po ułożeniu przykrywamy go płytami podłogowymi i wykończeniem (płytkami, panelami, deską). Reaguje na zmiany temperatury szybciej niż systemy wylewkowe.

W starszych budynkach z istniejącą wylewką spotyka się też metodę frezowania. Polega ona na wycięciu kanałów o głębokości około 2 cm w istniejącej posadzce, ułożeniu w nich rur i zaszpachlowaniu. Wybór konkretnej technologii zależy od warunków na obiekcie i zakresu prac modernizacyjnych.

Na co zwrócić uwagę przed dołożeniem podłogówki do grzejników?

Zanim podejmiesz decyzję o połączeniu obu układów, sprawdź kilka rzeczy:

Moc źródła ciepła. Kocioł lub pompa ciepła musi mieć zapas mocy dla dodatkowego obiegu. Jeśli urządzenie jest dobrane na styk, dołożenie podłogówki wymusi wymianę źródła albo zmniejszenie powierzchni grzejników.
Wiek i stan kotła. Stary kocioł węglowy słabo nadaje się do układu mieszanego, ponieważ trudno utrzymać stabilną temperaturę zasilania. Lepiej sprawdzają się kotły gazowe kondensacyjne, pompy ciepła i kotły na pellet z modulacją mocy.
Wysokość pomieszczenia po remoncie. Każdy centymetr nowej zabudowy zmniejsza wysokość pokoju. Sprawdź też, czy drzwi i ościeżnice nie wymagają podcięcia.
Rodzaj wykończenia posadzki. Pod podłogówkę najlepiej kłaść płytki ceramiczne, kamień naturalny, panele winylowe lub specjalne deski warstwowe przeznaczone do ogrzewania podłogowego.
Plan rozmieszczenia mebli. Pętle grzewcze rozkładamy tak, by uniknąć stref pod dużymi szafami i meblami stojącymi na pełnej podstawie, które blokują oddawanie ciepła.
Możliwość pozyskania dofinansowania. Modernizacja źródła ciepła i instalacji grzewczej kwalifikuje się często do programu Czyste Powietrze, a wymiana starego kotła na pompę ciepła do programu Moje Ciepło.

Podłogówka i grzejniki w jednej instalacji? Pomożemy zaprojektować i zamontować

Podłogówka i grzejniki we wspólnej instalacji to rozwiązanie sprawdzające się w domach po modernizacji oraz tam, gdzie chcemy poprawić komfort w wybranych pomieszczeniach bez przebudowy całego układu grzewczego. Najważniejsze jest właściwe rozdzielenie obiegów i prawidłowy dobór elementów grupy mieszającej.

W InstalTechnik zajmujemy się montażem ogrzewania podłogowego we Wrocławiu, Oleśnicy i okolicy. Działamy w promieniu około 60 kilometrów od Wrocławia, doradzamy w doborze technologii, projektujemy instalację i wykonujemy montaż z wykorzystaniem komponentów sprawdzonych producentów. Pomagamy też w pozyskaniu dofinansowań z programów Czyste Powietrze i Moje Ciepło, jeśli przy okazji modernizujesz źródło ciepła. Planujesz dołączenie podłogówki do istniejącej instalacji grzejnikowej? Skontaktuj się z nami, opisz sytuację swojego domu i prześlij rzuty pomieszczeń. Przygotujemy wycenę i wskażemy najkorzystniejszy wariant dla Twojej sytuacji.

Czym są i jak działają systemy klimatyzacji VRF?

Klimatyzacja VRF zyskuje popularność w biurowcach, hotelach i większych domach jednorodzinnych. Pozwala obsłużyć wiele pomieszczeń z jednej jednostki zewnętrznej, przy zachowaniu indywidualnej kontroli temperatury w każdym z nich. W tym wpisie wyjaśniamy, czym jest VRF, jak działa, z jakich elementów się składa i kiedy jego zastosowanie ma sens.

Co to jest klimatyzacja VRF?

Skrót VRF pochodzi od angielskiego Variable Refrigerant Flow, czyli zmiennego przepływu czynnika chłodniczego. To rodzaj systemu klimatyzacji typu multi-split, w którym jedna jednostka zewnętrzna obsługuje od kilku do nawet kilkudziesięciu jednostek wewnętrznych. Cała instalacja korzysta z bezpośredniego odparowania czynnika chłodniczego, który płynie miedzianymi rurami między jednostkami.

Najważniejszą cechą VRF jest płynna regulacja ilości czynnika dostarczanego do każdej jednostki wewnętrznej. W praktyce oznacza to, że system dostosowuje swoją moc do bieżącego zapotrzebowania w każdym pomieszczeniu osobno. Jeśli w jednym pokoju potrzeba mocnego chłodzenia, a w drugim łagodnego, urządzenie steruje przepływem czynnika niezależnie dla każdej jednostki.

W literaturze spotyka się też nazwę VRV, którą jako pierwsza wprowadziła firma Daikin. Funkcjonalnie obie technologie opisują dokładnie to samo rozwiązanie. Różni je tylko zastrzeżona nazwa handlowa.

Jak działa system VRF?

W sercu systemu znajduje się sprężarka inwerterowa umieszczona w jednostce zewnętrznej. Inwerter płynnie reguluje obroty sprężarki, więc urządzenie nie pracuje w cyklach włącz–wyłącz, tylko utrzymuje stałą wydajność dostosowaną do potrzeb. To podstawowa różnica względem klasycznych klimatyzatorów split, które działają na zasadzie binarnej.

Czynnik chłodniczy w stanie ciekłym przepływa rurami do jednostek wewnętrznych. W każdej z nich znajduje się elektroniczny zawór rozprężny, który dawkuje czynnik dokładnie tyle, ile potrzeba do osiągnięcia zadanej temperatury w pomieszczeniu. Czynnik odparowuje w wymienniku jednostki wewnętrznej, odbierając ciepło z powietrza, a następnie wraca do jednostki zewnętrznej.

Sterownik centralny monitoruje pracę całego układu w czasie rzeczywistym. Pobiera dane z czujników temperatury i ciśnienia, a następnie dostosowuje wydajność sprężarki oraz otwarcie zaworów. Zużycie energii odpowiada faktycznemu zapotrzebowaniu, bez nadmiernej eksploatacji w okresach mniejszego obciążenia budynku.

Z czego składa się instalacja systemu VRF?

Każdy system VRF tworzy zestaw elementów dobranych do konkretnego budynku i potrzeb użytkowników. Podstawowe komponenty to:

jednostka zewnętrzna ze sprężarką inwerterową, wymiennikiem i wentylatorem,
jednostki wewnętrzne (ścienne, kasetonowe, kanałowe, sufitowe lub przypodłogowe),
miedziane rury prowadzące czynnik chłodniczy,
elektroniczne zawory rozprężne oraz rozdzielacze, zwane refnetami,
sterowniki indywidualne dla każdego pomieszczenia oraz panel centralny,
przewody komunikacyjne i zasilające.

Jednostki wewnętrzne dobiera się do charakteru pomieszczenia. W gabinecie sprawdzi się dyskretny model kasetonowy zabudowany w suficie podwieszanym, w sypialni zwykle wystarcza klasyczna jednostka ścienna, a w pomieszczeniu technicznym rozważamy typ kanałowy ukryty nad sufitem. Każdą z nich można sterować osobno, niezależnie od pozostałych.

Refnety rozdzielają strumień czynnika chłodniczego do poszczególnych odgałęzień instalacji. Ich dobór i rozmieszczenie mają bezpośredni wpływ na sprawność całego układu, dlatego projekt wymaga dokładnych obliczeń przepływów i strat ciśnienia.

Systemy VRF dwururowe i trójrurowe

Instalacje VRF dzielą się głównie według liczby przewodów łączących jednostki. W systemie dwururowym jeden przewód doprowadza czynnik, drugi go odprowadza. Cała instalacja pracuje w danym momencie w jednym trybie: chłodzi albo grzeje wszystkie pomieszczenia jednocześnie. Rozwiązanie jest tańsze w montażu i wystarczające dla większości typowych domów oraz mniejszych biur.

System trójrurowy, nazywany również systemem z odzyskiem ciepła, ma dodatkowy przewód prowadzący gorący gaz. Pozwala to chłodzić jedne pomieszczenia i ogrzewać inne w tym samym czasie. Ciepło odebrane z pomieszczeń chłodzonych jest przekazywane do tych, które wymagają ogrzewania. Energia, którą w klasycznym układzie trzeba by wyrzucić na zewnątrz, zostaje wykorzystana w obrębie tego samego budynku.

Rozwiązanie trójrurowe sprawdza się w obiektach o zróżnicowanym przeznaczeniu pomieszczeń: budynkach biurowych z serwerowniami, hotelach, restauracjach z kuchniami i salami dla gości. Koszt inwestycji jest wyższy, jednak roczne zużycie energii potrafi spaść nawet o 30 procent względem układu dwururowego.

Zalety klimatyzacji VRF

Systemy VRF oferują kilka praktycznych korzyści, których brakuje w klasycznych klimatyzatorach split:

Niezależne sterowanie: każde pomieszczenie ma własną nastawę temperatury i tryb pracy. Jedna osoba może chłodzić salon, druga grzać pokój dziecka.
Wysoka efektywność energetyczna: praca inwertera sprawia, że sprężarka wykorzystuje dokładnie taką moc, jakiej system aktualnie potrzebuje. Współczynniki SEER i SCOP należą do najwyższych na rynku klimatyzacji.
Skalowalność: do jednej jednostki zewnętrznej można podłączyć od kilku do kilkudziesięciu jednostek wewnętrznych, w zależności od mocy modelu.
Cicha praca: jednostki wewnętrzne pracują na poziomie hałasu porównywalnym z szeptem, a inwerter eliminuje uciążliwe dźwięki rozruchu sprężarki.
Oszczędność miejsca: jedna jednostka zewnętrzna zastępuje kilka oddzielnych splitów, uwalniając elewację i taras od dodatkowych urządzeń.
Funkcja grzewcza: większość systemów VRF pełni rolę pompy ciepła powietrze-powietrze, więc tę samą instalację wykorzystujemy przez cały rok, również do dogrzewania pomieszczeń.

Gdzie sprawdzi się klimatyzacja VRF?

Klimatyzacja VRF najczęściej trafia tam, gdzie potrzeba obsłużyć wiele pomieszczeń o różnym charakterze i zmiennym obciążeniu cieplnym. Typowe miejsca montażu to:

biurowce i przestrzenie coworkingowe,
hotele, pensjonaty i obiekty noclegowe,
restauracje, kawiarnie i kluby,
gabinety lekarskie, kliniki, salony kosmetyczne,
sklepy oraz galerie handlowe,
większe domy jednorodzinne i rezydencje.

W domach jednorodzinnych VRF stosuje się zwykle przy powierzchniach powyżej 150 metrów kwadratowych albo wtedy, gdy układ pomieszczeń utrudnia poprowadzenie kanałów wentylacji mechanicznej. Inwestor zyskuje niezależną kontrolę nad każdym pokojem, a jedna jednostka zewnętrzna nie obciąża wizualnie elewacji.

Przy mniejszych powierzchniach często wystarcza klasyczna klimatyzacja multi-split albo pojedynczy split na dwa, trzy pomieszczenia. Decyzja o wyborze VRF powinna wynikać z bilansu cieplnego budynku, planowanego sposobu użytkowania pomieszczeń i budżetu inwestycyjnego. Rzetelny projektant wykona kalkulację i porówna realne koszty oraz korzyści obu wariantów.

Klimatyzacja w domu, biurze albo obiekcie usługowym? Pomożemy dobrać rozwiązanie

Klimatyzacja VRF to technologia, która w odpowiednich warunkach daje wymierne oszczędności energii i pełną kontrolę klimatu w budynku. Wybór konkretnego systemu, jego mocy i konfiguracji jednostek wewnętrznych wymaga jednak rzetelnego projektu opartego na obliczeniach cieplnych.

W InstalTechnik zajmujemy się klimatyzacją i rekuperacją od wielu lat, działając w Oleśnicy, Wrocławiu i okolicy. Doradzamy w doborze rozwiązania, projektujemy instalację i wykonujemy montaż z wykorzystaniem sprzętu sprawdzonych producentów. Pomagamy też w formalnościach związanych z dofinansowaniem z programów Czyste Powietrze oraz Moje Ciepło. Planujesz klimatyzację w nowym domu albo modernizujesz istniejący obiekt? Skontaktuj się z nami i opisz swoje potrzeby. Przygotujemy wycenę i podpowiemy, która technologia w Twoim przypadku faktycznie się sprawdzi.

Jak działa grzałka elektryczna w pompie ciepła?

Grzałka elektryczna w pompie ciepła to temat, wokół którego krąży sporo nieporozumień. Jedni słyszą grzałka i od razu myślą o wysokich rachunkach. Inni przekonują, że pompa nigdy z niej nie korzysta i równie dobrze mogłoby jej tam nie być. Prawda leży pośrodku i jest dużo bardziej praktyczna. Grzałka pełni konkretne funkcje, włącza się w określonych sytuacjach i przy dobrze zaprojektowanej instalacji jej udział w zużyciu energii jest naprawdę niewielki. W tym wpisie wyjaśniamy, jak to wygląda od strony technicznej, kiedy grzałka faktycznie pracuje i na co zwrócić uwagę, żeby nie podnosiła rachunków.

Co to jest grzałka elektryczna w pompie ciepła?

Grzałka elektryczna to dodatkowy element grzewczy, fabrycznie zamontowany w pompie ciepła powietrze-woda lub w jej zbiorniku. W praktyce to taki sam podzespół, jaki znajdziesz w czajniku czy bojlerze, tylko dostosowany do pracy w obiegu grzewczym. Spotyka się grzałki o mocy od 3 do 9 kW, dobierane do mocy samej pompy.

W większości pomp ciepła powietrze-woda grzałka znajduje się w jednostce wewnętrznej, w torze zasilania instalacji grzewczej. Niektóre modele mają ją wbudowaną w bufor lub zasobnik ciepłej wody użytkowej. Konkretne rozwiązanie zależy od producenta, ale zasada działania jest podobna.

Grzałka nie jest elementem podstawowym, tylko wspierającym. Główną pracę wykonuje sprężarka, która wykorzystuje energię z powietrza zewnętrznego. Grzałka uruchamia się dopiero wtedy, kiedy sama pompa nie jest w stanie pokryć zapotrzebowania budynku na ciepło, albo gdy automatyka uzna, że w danym momencie tak będzie efektywniej i bezpieczniej.

W dobrze zaprojektowanej instalacji grzałka odpowiada zwykle za kilka procent rocznego zużycia energii. To pozostałe 90 i więcej procent ciepła pochodzi z pracy sprężarki i darmowej energii z powietrza. Dlatego sama obecność grzałki nie oznacza wysokich rachunków. Decyduje o tym sposób, w jaki cała instalacja została zaprojektowana i ustawiona.

Kiedy włącza się grzałka elektryczna w pompie ciepła?

Grzałka nie pracuje przez cały sezon grzewczy. Włącza się w konkretnych sytuacjach, w których sama pompa ciepła nie wystarczy lub jej praca nie byłaby optymalna. Oto najważniejsze przypadki:

Bardzo niskie temperatury zewnętrzne – pompa powietrze-woda traci sprawność wraz ze spadkiem temperatury. Przy mrozach poniżej około -15 do -20°C jej moc grzewcza może okazać się za mała, żeby pokryć zapotrzebowanie domu. Wtedy grzałka uzupełnia brakujące kilowaty.
Funkcja antylegionella w zbiorniku CWU – raz na jakiś czas zbiornik ciepłej wody musi zostać podgrzany do około 60°C, żeby zlikwidować ryzyko rozwoju bakterii Legionella. Pompy ciepła powietrze-woda często osiągają taką temperaturę z trudem, więc finałowe podgrzanie wykonuje grzałka.
Awaria lub serwis sprężarki – jeśli z jakiegoś powodu sprężarka się zatrzyma, grzałka pełni rolę awaryjnego źródła ciepła i zapewnia ogrzewanie do czasu naprawy.
Wsparcie podczas odszraniania – pompy co jakiś czas muszą pozbyć się szronu z parownika. W tym czasie zamiast grzać dom, chwilowo go „kradną”. Grzałka może wesprzeć system, żeby temperatura w domu nie spadła.
Szybkie podgrzanie wody po dłuższej nieobecności – gdy zbiornik CWU jest mocno wychłodzony, a użytkownik chce mieć ciepłą wodę od razu, grzałka pomaga skrócić czas grzania.

W praktyce większość uruchomień grzałki to krótkie cykle, liczone w minutach. Dobrze dobrana pompa ciepła sięga po nią naprawdę rzadko.

Czy pompa ciepła z grzałką elektryczną zużywa dużo prądu?

To pytanie pada chyba najczęściej. Krótka odpowiedź: w dobrze zaprojektowanej instalacji udział grzałki w rocznym zużyciu energii jest niewielki. W praktyce mówimy o 2–5% całkowitej energii pobieranej przez pompę ciepła w ciągu sezonu.

Liczy się jednak kilka konkretnych warunków. Jeśli któryś z nich nie jest spełniony, grzałka może włączać się dużo częściej, a to faktycznie podnosi rachunki:

Prawidłowy dobór mocy pompy – pompa zbyt słaba w stosunku do strat ciepła budynku będzie regularnie wspomagać się grzałką, zwłaszcza w mroźne dni. Pompa zbyt mocna z kolei taktuje, czyli za często włącza i wyłącza sprężarkę.
Niska temperatura zasilania instalacji – im niższa temperatura wody w obiegu, tym wyższa sprawność pompy. Ogrzewanie podłogowe pracujące przy 30–35°C to znacznie lepszy układ niż grzejniki wymagające 55°C.
Dobra izolacja budynku – w domu z wysokimi stratami ciepła pompa pracuje na granicy swoich możliwości, a grzałka uruchamia się częściej.
Właściwie ustawiona automatyka – krzywa grzewcza, priorytet CWU, harmonogramy nocne. To wszystko wpływa na to, jak często system sięga po grzałkę.
Stan instalacji – zapowietrzona instalacja, zabrudzony filtr, niewłaściwe ciśnienie. Drobne usterki potrafią zmusić pompę do pracy w trybie awaryjnym.

W InstalTechnik dobieramy pompę ciepła na podstawie realnych obliczeń strat ciepła budynku. Konfigurujemy automatykę pod konkretną instalację i sprawdzamy parametry pracy po pierwszych tygodniach użytkowania. Dzięki temu grzałka pełni rolę, do jakiej jest przeznaczona, czyli wsparcia w skrajnych sytuacjach, a nie ukrytego głównego źródła ogrzewania.

Na co zwrócić uwagę przy wyborze pompy ciepła z grzałką elektryczną?

Praktycznie każda pompa ciepła powietrze-woda dostępna na rynku ma fabrycznie zamontowaną grzałkę. Różnice tkwią w szczegółach, które realnie wpływają na komfort użytkowania i rachunki. Oto na co warto zwrócić uwagę przy wyborze:

Moc grzałki dopasowana do mocy pompy – zbyt słaba grzałka nie pomoże w mróz, zbyt mocna potrafi nadmiernie obciążyć instalację elektryczną budynku.
Możliwość ograniczenia mocy grzałki – dobra automatyka pozwala ustawić, ile stopni mocy grzałki ma być dostępnych (np. 3, 6 lub 9 kW). Dzięki temu można dostosować pobór do możliwości przyłącza.
Sterowanie pracą grzałki – nowoczesne pompy mają sterowniki, które precyzyjnie decydują, kiedy uruchomić grzałkę i kiedy ją wyłączyć. Im sprytniejsza automatyka, tym mniej zbędnej pracy grzałki.
Punkt biwalentny – temperatura zewnętrzna, przy której pompa zaczyna potrzebować wsparcia grzałki. Im niżej ten punkt, tym lepiej dla efektywności systemu.
Klasa bezpieczeństwa elektrycznego – grzałki dużej mocy pobierają z sieci sporo prądu i wymagają odpowiednich zabezpieczeń. Dobry instalator zadba o właściwy obwód i ochronę.

Współpracujemy z renomowanymi producentami pomp ciepła, takimi jak NIBE, Stiebel Eltron, Vaillant czy Dimplex. Każda z tych marek oferuje urządzenia z dopracowaną automatyką i przemyślanym układem grzałki wspomagającej. Dla klienta oznacza to mniejsze ryzyko, że grzałka zacznie pracować częściej, niż powinna.

Najczęstsze mity o grzałce elektrycznej w pompie ciepła

Wokół grzałki narosło kilka uproszczeń, które warto wyjaśnić w prostych słowach.

Mit 1: Pompa ciepła z grzałką to żadna oszczędność. Sprężarka też pobiera prąd, ale z 1 kWh energii elektrycznej potrafi wyprodukować 3–4 kWh ciepła (zależnie od warunków i typu pompy). Grzałka oddaje 1 kWh ciepła z 1 kWh prądu. Te urządzenia działają w zupełnie innej logice i pracują na zupełnie innych proporcjach.
Mit 2: Grzałka włącza się sama, kiedy chce, i nie da się tego kontrolować. Nieprawda. Każda nowoczesna pompa ciepła ma w sterowniku ustawienia związane z grzałką: punkt biwalentny, blokady, harmonogramy. Można też ograniczyć jej maksymalną moc. To wszystko ustala instalator przy uruchomieniu systemu.
Mit 3: Lepiej kupić pompę bez grzałki. W pompach powietrze-woda do ogrzewania domu jednorodzinnego grzałka jest praktycznym standardem. Pełni funkcję bezpiecznika i pozwala spokojnie przeczekać największe mrozy lub okresowy serwis. Brak grzałki w takim systemie oznaczałby konieczność montażu drugiego źródła ciepła.
Mit 4: Grzałka skraca żywotność pompy. Wręcz przeciwnie. Dzięki niej sprężarka nie musi pracować na granicy swoich możliwości w skrajnych warunkach, co realnie wydłuża jej żywotność.

W rozmowach z klientami często wracamy do tych tematów. Dobrze rozumiana grzałka przestaje być powodem do obaw i zaczyna być dokładnie tym, czym jest: rozsądnym dodatkiem, który zwiększa bezpieczeństwo i komfort użytkowania pompy ciepła.

Co warto zapamiętać?

Grzałka elektryczna w pompie ciepła nie jest ukrytym kosztem ani oznaką, że pompa nie daje rady. To zaprojektowany element systemu, który włącza się w konkretnych sytuacjach: przy największych mrozach, podczas dezynfekcji wody w zbiorniku CWU, w trybie awaryjnym lub jako wsparcie podczas odszraniania. Klucz tkwi w prawidłowym dobraniu mocy pompy do budynku i właściwej konfiguracji automatyki. Wtedy udział grzałki w rocznym zużyciu energii jest naprawdę mały. Jeśli planujesz montaż pompy ciepła powietrze-woda we Wrocławiu, Oleśnicy, Kępnie lub w okolicy, w InstalTechnik pomożemy Ci wybrać urządzenie dopasowane do realnych potrzeb domu, prawidłowo skonfigurujemy sterowanie i wesprzemy w pozyskaniu dofinansowania z programów „Czyste Powietrze” oraz „Moje Ciepło”. Złóż zapytanie ofertowe – przygotujemy wstępną wycenę i podpowiemy, jakie rozwiązanie będzie dla Ciebie najkorzystniejsze.

Jak zabezpieczyć pompę ciepła monoblok przed zamarzaniem?

Pompa ciepła monoblok to popularny wybór w polskich domach, ale ma jedną cechę, o której trzeba pamiętać już na etapie projektu. Cały obieg z wodą grzewczą znajduje się w jednostce zewnętrznej, a to oznacza, że przy braku zasilania zimą instalacja może zamarznąć. Skutki bywają poważne: pęknięty wymiennik, awaria sprężarki, przestój w ogrzewaniu. Dobra wiadomość jest taka, że montażyści mają sprawdzone metody, żeby temu zapobiec. W tym wpisie wyjaśniamy, jak działają zabezpieczenia pompy ciepła typu monoblok i którą metodę instalatorzy wybierają najczęściej.

Dlaczego pompa ciepła monoblok wymaga zabezpieczenia przed mrozem?

W pompie monoblok wszystkie podzespoły hydrauliczne, czyli wymiennik ciepła, sprężarka i przyłącza wodne, znajdują się w jednostce zewnętrznej zamontowanej przy domu. Z budynkiem łączą ją dwie rury z wodą grzewczą, prowadzone przez ścianę do kotłowni.

Dopóki pompa pracuje, woda krąży i nic złego się nie dzieje. Problem zaczyna się, gdy zabraknie prądu w mroźną noc albo gdy automatyka z jakiegoś powodu zatrzyma cyrkulację. Woda w wymienniku zewnętrznym przestaje się ruszać. Jeśli temperatura na zewnątrz spadnie kilka stopni poniżej zera, woda zamarza, zwiększa swoją objętość i rozsadza wymiennik od środka.

Naprawa takiej awarii to często kilkanaście tysięcy złotych. W skrajnych przypadkach trzeba wymienić całą jednostkę zewnętrzną. Do tego dochodzi tygodniowy lub dłuższy przestój w ogrzewaniu w środku zimy.

Dlatego każda instalacja pompy ciepła monoblok we Wrocławiu, Oleśnicy czy gdziekolwiek indziej w polskim klimacie wymaga zabezpieczenia. To nie jest opcja, tylko obowiązkowy element projektu. Producenci pomp jasno określają, jakie zabezpieczenia są dopuszczalne, a brak właściwej ochrony oznacza utratę gwarancji.

3 sposoby na ochronę pompy ciepła monoblok przed zamarzaniem

W praktyce stosuje się trzy metody zabezpieczania monobloku przed zamarzaniem. Każda ma swoje plusy i ograniczenia, a wybór zależy od konkretnego projektu instalacji.

1. Zasilanie awaryjne (UPS / agregat prądotwórczy) Pompa ciepła ma przy braku prądu funkcję antyzamarzaniową, ale tylko wtedy, gdy ma zasilanie. UPS lub agregat podtrzymuje pracę pompy obiegowej i sterownika podczas przerwy w dostawie energii. Rozwiązanie skuteczne, ale drogie i wymagające regularnego serwisu.

2. Roztwór glikolu w obiegu grzewczym Glikol propylenowy obniża temperaturę zamarzania cieczy w instalacji. Mieszanka wody z glikolem nie zamarza nawet przy kilkunastu stopniach mrozu. Metoda pewna, ale ma minusy: glikol obniża sprawność wymiany ciepła, wymaga zastosowania pomp i naczyń przeponowych odpornych na ten czynnik, a co kilka lat trzeba sprawdzać i wymieniać roztwór.

3. Zawory antyzamarzaniowe (zawory zrzutowe) To mechaniczne zawory montowane na zasilaniu i powrocie tuż przy jednostce zewnętrznej. Gdy temperatura w rurze spadnie poniżej około 3°C, zawory automatycznie otwierają się i opróżniają wymiennik z wody. Pusta instalacja nie ma czego zamarzać. Po przywróceniu zasilania trzeba uzupełnić wodę.

W ofercie InstalTechnik dobieramy zabezpieczenie indywidualnie do każdego projektu. Decyzja zależy od modelu pompy ciepła, układu instalacji, ryzyka przerw w zasilaniu i preferencji właściciela domu.

Która metoda zabezpieczenia pomp ciepła przed mrozem jest najpopularniejsza wśród instalatorów?

W praktyce montażowej najczęściej spotykane rozwiązanie to zawory antyzamarzaniowe. Powodów jest kilka i są bardzo konkretne.

Po pierwsze, koszt. Komplet zaworów antyzamarzaniowych to wydatek rzędu kilkuset złotych. UPS o odpowiedniej mocy do podtrzymania pracy całej pompy ciepła kosztuje kilka tysięcy. Glikol z kolei wymaga większej mocy pompy obiegowej, dodatkowych elementów odpornych na ten czynnik i regularnej wymiany.

Po drugie, sprawność instalacji. Glikol obniża współczynnik COP pompy ciepła, czyli realnie podnosi rachunki za prąd przez cały sezon grzewczy. W instalacji z czystą wodą tego problemu nie ma. Zawory antyzamarzaniowe nie wpływają w żaden sposób na codzienną pracę systemu.

Po trzecie, prostota i niezawodność. Zawór mechaniczny działa bez prądu i bez sterowania. Nie ma elektroniki, która mogłaby zawieść w najgorszym możliwym momencie. Zawór otwiera się sam, gdy temperatura cieczy w rurze spadnie do ustalonego progu.

Niektóre nowoczesne modele pomp ciepła mają zawory antyzamarzaniowe fabrycznie zintegrowane z jednostką zewnętrzną. W innych dokładamy je na etapie montażu jako dodatkowy element instalacji. Decyzja zależy od konkretnego modelu i układu rur.

W naszych realizacjach we Wrocławiu, Oleśnicy i okolicach najczęściej łączymy zawory antyzamarzaniowe z odpowiednio zaprojektowaną instalacją hydrauliczną i sterowaniem, które ogranicza ryzyko zatrzymania cyrkulacji. Tę kombinację uważamy za optymalną dla typowego domu jednorodzinnego.

W jaki sposób działają zawory antyzamarzaniowe?

Zasada działania zaworu antyzamarzaniowego jest bardzo prosta i dlatego skuteczna. W korpusie zaworu znajduje się element termoczuły, najczęściej kapsuła z parafiną lub specjalnym woskiem. Materiał ten kurczy się przy spadku temperatury i rozszerza przy jej wzroście.

Gdy temperatura wody w instalacji spada do około 3°C, kapsuła kurczy się na tyle, że zwalnia wewnętrzny mechanizm. Zawór otwiera się i woda z wymiennika oraz rur prowadzących do jednostki zewnętrznej spływa kanalizacją lub do specjalnego zbiornika. W ten sposób w newralgicznych miejscach instalacji nie zostaje nic, co mogłoby zamarznąć i pęknąć.

Kilka praktycznych faktów o zaworach antyzamarzaniowych:

montuje się je parą – jeden na zasilaniu, drugi na powrocie pompy,
nie wymagają zasilania elektrycznego ani sterowania,
zadziałają nawet przy całkowitym braku prądu w domu,
po zadziałaniu trzeba ręcznie uzupełnić wodę w instalacji i odpowietrzyć układ,
standardowy próg otwarcia to około 3°C, ale są też modele z innymi nastawami.

Ważna uwaga: sam montaż zaworów to nie wszystko. Trzeba je zamontować w odpowiednim miejscu (najczęściej w najniższym punkcie instalacji w pobliżu jednostki zewnętrznej), zapewnić swobodny odpływ wody i zadbać o właściwą izolację rur. Błędny montaż sprawi, że zawór zadziała, ale woda nie spłynie albo zamarznie po drodze.

Dlatego zabezpieczenie pompy ciepła monoblok zostawia się instalatorom z doświadczeniem. W InstalTechnik montaż każdej pompy ciepła kończymy testem szczelności i sprawdzeniem, czy zabezpieczenia antyzamarzaniowe są prawidłowo skonfigurowane.

O czym jeszcze pamiętać przy montażu pompy monoblok zimą?

Sam wybór metody zabezpieczenia to jedno, ale jest jeszcze kilka praktycznych spraw, które wpływają na bezpieczną pracę pompy zimą.

Rurociągi między pompą a budynkiem – muszą być starannie zaizolowane materiałem odpornym na warunki zewnętrzne i UV. Krótka, dobrze zaizolowana trasa to mniej strat ciepła i mniejsze ryzyko zamarznięcia.
Lokalizacja jednostki zewnętrznej – pompa powinna stać w miejscu osłoniętym od dominujących wiatrów, ale z zachowaniem odstępów wymaganych przez producenta dla swobodnego przepływu powietrza.
Odprowadzenie skroplin – w mroźne dni z parownika spływa woda. Jeśli odpływ zamarznie, lód może uszkodzić obudowę. Stosujemy podgrzewane tace skroplin lub odpowiednio prowadzony odpływ do gruntu.
Funkcja odszraniania – pompa monoblok co jakiś czas musi pozbyć się szronu z parownika. Instalacja powinna mieć odpowiednią pojemność wodną albo bufor, żeby ten proces nie powodował niedogrzania domu.
Regularny serwis – raz w roku warto sprawdzić ciśnienie w instalacji, działanie zaworów antyzamarzaniowych i stan izolacji rur.

Te szczegóły wydają się drobne, ale to one decydują o tym, czy pompa przepracuje 15 lat bez awarii, czy będzie wymagała kosztownej naprawy po pierwszej ostrej zimie.

Pompy monoblok bez tajemnic

Pompa ciepła monoblok to dobre rozwiązanie dla polskich domów, ale wymaga przemyślanego zabezpieczenia przed mrozem już na etapie projektu instalacji. Najpopularniejszą i najbardziej praktyczną metodą są zawory antyzamarzaniowe, które działają niezależnie od zasilania i nie obniżają sprawności systemu. Decyzję trzeba jednak dopasować do konkretnego modelu pompy i układu instalacji w domu. Jeśli planujesz montaż pompy ciepła powietrze-woda we Wrocławiu, Oleśnicy, Kępnie lub okolicy, w InstalTechnik dobierzemy odpowiednie zabezpieczenia, zaprojektujemy całą instalację i przeprowadzimy montaż od początku do końca. Współpracujemy z renomowanymi producentami (m.in. NIBE, Stiebel Eltron, Vaillant, Dimplex) i pomagamy w pozyskaniu dofinansowania z programów „Czyste Powietrze” oraz „Moje Ciepło”. Złóż zapytanie ofertowe – przygotujemy wstępną wycenę i podpowiemy, które rozwiązanie najlepiej sprawdzi się w Twoim domu.

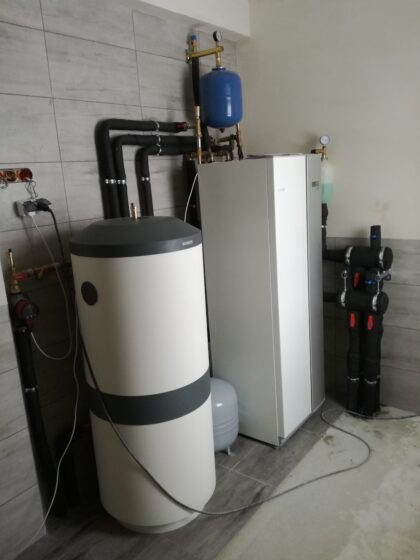

Czym jest bufor ciepła i kiedy jest konieczny?

Planując nowoczesną instalację grzewczą, prędzej czy później natrafisz na pytanie o zbiornik buforowy. Czy w Twoim domu rzeczywiście jest potrzebny? A może to tylko dodatkowy koszt, bez którego można się obejść? Odpowiedź zależy od kilku konkretnych czynników, takich jak rodzaj pompy ciepła, sposób ogrzewania domu i taryfa energetyczna. W tym wpisie wyjaśniamy, czym jest bufor ciepła, jak działa w połączeniu z pompą ciepła i w jakich sytuacjach jego montaż ma sens, a kiedy bez niego spokojnie można się obyć.

Co to jest bufor ciepła?

Bufor ciepła, nazywany także zbiornikiem buforowym, to dobrze zaizolowany zbiornik wypełniony wodą grzewczą. Działa jak magazyn energii cieplnej. Pompa ciepła lub inne źródło grzewcze pracuje, podgrzewa wodę w buforze, a ta oddaje ciepło do instalacji grzejników, ogrzewania podłogowego czy ściennego dokładnie wtedy, kiedy budynek go potrzebuje.

W praktyce bufor pełni rolę pośrednika między źródłem ciepła a instalacją w domu. Pozwala oddzielić pracę pompy od bieżącego zapotrzebowania budynku na ciepło. Pompa nie musi włączać się i wyłączać przy każdej najmniejszej zmianie temperatury w pomieszczeniach. Pracuje rzadziej, ale dłużej, w stabilnych cyklach.

Pojemność bufora dobiera się indywidualnie do mocy pompy ciepła i charakterystyki instalacji. Dla domów jednorodzinnych spotyka się zbiorniki od około 50 do 300 litrów, choć przy większych obiektach wartości te bywają wyższe. Co istotne, bufor ciepła to inny zbiornik niż ten do ciepłej wody użytkowej (CWU). CWU magazynuje wodę pitną do kranów i prysznica, a bufor wodę grzewczą krążącą w obiegu zamkniętym.

Dobrze dobrany bufor stabilizuje pracę systemu, wydłuża żywotność sprężarki i poprawia komfort cieplny w domu. Źle dobrany potrafi niepotrzebnie zwiększyć koszty inwestycji i zająć miejsce w kotłowni.

Co daje bufor ciepła sprzężony z pompą ciepła?

Pompa ciepła ma swoją specyfikę pracy. Najlepsze parametry osiąga, gdy pracuje w długich, stabilnych cyklach przy niskiej temperaturze zasilania. Częste włączanie i wyłączanie sprężarki, czyli tak zwane taktowanie, skraca jej żywotność i obniża sprawność (współczynnik COP).

Tu wchodzi bufor ciepła. Magazynuje energię, którą pompa wytworzyła „na zapas”. Dzięki temu sprężarka uruchamia się rzadziej, ale na dłużej, a samo źródło pracuje w optymalnym zakresie. Korzyści są bardzo praktyczne:

mniejsze taktowanie pompy ciepła i dłuższa żywotność sprężarki,
stabilniejsza temperatura w pomieszczeniach,
lepsze wykorzystanie tańszej taryfy nocnej (G12, G13) – pompa może pracować w godzinach niższej stawki za prąd, a bufor oddaje ciepło w ciągu dnia,
bezpieczna praca podczas odszraniania pompy powietrznej – bufor dostarcza ciepło, gdy pompa odwraca obieg, żeby pozbyć się szronu z parownika,
możliwość integracji kilku źródeł ciepła w jednej instalacji (np. pompa ciepła plus kominek z płaszczem wodnym).

Trzeba uczciwie dodać, że bufor wprowadza też pewną stratę energii. Każdy zbiornik, nawet dobrze zaizolowany, oddaje część ciepła do otoczenia. Dlatego nie warto montować go „na wszelki wypadek”. Ma sens wtedy, kiedy faktycznie rozwiązuje konkretny problem instalacji.

Kiedy bufor ciepła jest konieczny, a kiedy nie?

Nie każda pompa ciepła wymaga zbiornika buforowego. Decyzja zależy od kilku konkretnych warunków technicznych. Bufor zdecydowanie warto rozważyć, jeśli:

w domu masz przewagę grzejników nad ogrzewaniem podłogowym – instalacja ma niewielką pojemność wodną, więc pompa szybko taktuje;
planujesz zamontować pompę powietrze-woda i zależy Ci na bezpiecznej pracy w trybie odszraniania;
chcesz korzystać z taryfy nocnej i magazynować ciepło na godziny szczytu;
łączysz pompę ciepła z drugim źródłem, np. kominkiem z płaszczem wodnym albo kotłem;
instalacja ma strefy z zaworami termostatycznymi, które mogą ograniczać przepływ wody przez pompę.

Kiedy bufor nie jest konieczny? Jeśli w całym domu masz ogrzewanie podłogowe lub ścienne na dużej powierzchni, instalacja sama w sobie ma sporą pojemność wodną i bezwładność cieplną. Jastrych grzewczy magazynuje ciepło, a pompa pracuje stabilnie bez dodatkowego zbiornika. W takich układach bufor bywa zbędny, a czasem nawet pogarsza efektywność systemu przez dodatkowe straty.

Dlatego decyzja o montażu bufora powinna być poprzedzona analizą konkretnego projektu. W InstalTechnik zawsze patrzymy na pełen obraz instalacji: typ pompy ciepła, rodzaj ogrzewania, taryfę, układ pomieszczeń. Dobieramy rozwiązanie, które realnie się sprawdzi w danym domu, a nie takie, które jest „standardem z katalogu”.

Jak dobrać pojemność bufora ciepła?

Pojemność zbiornika buforowego dobiera się przede wszystkim do mocy pompy ciepła. Spotyka się różne wytyczne, ale w praktyce najczęściej stosuje się przelicznik od 20 do 50 litrów na każdy kilowat mocy grzewczej pompy. Dla pompy o mocy 10 kW oznacza to bufor o pojemności od około 200 do 500 litrów, w zależności od typu instalacji.

Przy doborze liczy się jednak więcej niż sam wzór. Pod uwagę bierzemy:

typ pompy ciepła (powietrze-woda, solanka-woda, woda-woda),
rodzaj instalacji grzewczej (podłogówka, grzejniki, mieszane),
powierzchnię i izolację budynku,
planowaną taryfę energetyczną,
ewentualne dodatkowe źródła ciepła.

Zbyt mały bufor nie spełni swojej roli – pompa nadal będzie taktować. Zbyt duży zwiększa koszty inwestycji, zajmuje miejsce w pomieszczeniu technicznym i niepotrzebnie traci ciepło. Optymalna pojemność to taka, która pozwala pompie pracować w stabilnych cyklach, a jednocześnie nie generuje nadmiernych strat.

Precyzyjny dobór wymaga znajomości realnego zapotrzebowania budynku na ciepło i charakterystyki konkretnego urządzenia. Tego nie da się zrobić rzetelnie zdalnie, na podstawie ogólnych wytycznych.

Bufor ciepła a koszty i dofinansowania

Koszt zbiornika buforowego to zwykle od kilku do kilkunastu procent całej inwestycji w pompę ciepła. Cena zależy od pojemności, klasy izolacji i producenta. Do tego dochodzi montaż, podłączenie i ewentualna automatyka sterująca.

Dobra wiadomość: zbiornik buforowy zazwyczaj wpisuje się w katalog kosztów kwalifikowanych w programach dofinansowań takich jak „Czyste Powietrze” czy „Moje Ciepło”. Oznacza to, że część wydatków na bufor możesz odzyskać w ramach dotacji, jeśli realizujesz pełną wymianę źródła ciepła lub budujesz nowy, energooszczędny dom.

W InstalTechnik pomagamy klientom przejść przez formalności związane z pozyskaniem dofinansowania. Doradzamy, jakie dokumenty są potrzebne, jak udokumentować zakres prac i co kwalifikuje się do zwrotu. Dla wielu osób to realna oszczędność, która sprawia, że nowoczesna instalacja staje się bardziej dostępna.

Co warto zapamiętać?

Bufor ciepła nie jest obowiązkowym elementem każdej instalacji z pompą ciepła, ale w wielu przypadkach faktycznie poprawia jej pracę i wydłuża żywotność urządzeń. Decyzję powinno się podejmować na podstawie konkretnej analizy projektu, a nie ogólnych zaleceń. Jeśli planujesz montaż pompy ciepła we Wrocławiu, Oleśnicy lub okolicy, nasz zespół chętnie pomoże dobrać układ idealnie dopasowany do Twojego domu. Współpracujemy z renomowanymi producentami (m.in. NIBE, Stiebel Eltron, Vaillant, Dimplex), prowadzimy projekt od doradztwa po montaż i wspieramy w pozyskaniu dofinansowań „Czyste Powietrze” oraz „Moje Ciepło”. Złóż zapytanie ofertowe – przygotujemy dla Ciebie wstępną wycenę i podpowiemy, czy w Twoim przypadku bufor ciepła rzeczywiście będzie miał sens.

Rekuperacja w bloku - Nowoczesne rozwiązanie dla mieszkań

Na czym polega obsługa węzłów cieplnych?

Węzeł cieplny to serce instalacji w budynku podłączonym do sieci ciepłowniczej. Od jego stanu technicznego zależy temperatura w mieszkaniach, koszty ogrzewania oraz dostępność ciepłej wody. Regularna obsługa przekłada się bezpośrednio na oszczędności i bezawaryjność systemu. W tym wpisie tłumaczymy, czym jest węzeł cieplny, z jakich elementów się składa i jak powinna wyglądać jego eksploatacja w praktyce.

Co to są węzły cieplne?

Węzeł cieplny to zespół urządzeń, który łączy zewnętrzną sieć ciepłowniczą z wewnętrzną instalacją grzewczą budynku. Jego zadaniem jest przekazanie ciepła z sieci do odbiorców końcowych, grzejników, ogrzewania podłogowego i instalacji ciepłej wody użytkowej, przy zachowaniu parametrów bezpiecznych dla instalacji domowej.

Węzły cieplne dzielą się na dwa podstawowe typy. Węzeł jednofunkcyjny obsługuje wyłącznie centralne ogrzewanie, a węzeł dwufunkcyjny zapewnia zarówno centralne ogrzewanie, jak i przygotowanie ciepłej wody użytkowej. Ze względu na konstrukcję rozróżnia się dodatkowo węzły wymiennikowe, w których wymiennik ciepła oddziela sieć od instalacji budynku, oraz węzły bezpośrednie, bez rozdziału obiegów. W nowych budynkach standardem są węzły kompaktowe z wymiennikami płytowymi, które zajmują mniej miejsca i dają lepszą kontrolę parametrów.

Węzeł cieplny znajdziesz najczęściej w budynkach wielorodzinnych, blokach, biurowcach, szkołach czy szpitalach. W domach jednorodzinnych rolę analogiczną pełni kotłownia z kotłem gazowym, pompą ciepła lub innym źródłem ciepła.

Jakie są elementy węzła cieplnego?

Typowy węzeł cieplny składa się z kilkunastu podzespołów, z których każdy pełni konkretną funkcję. Znajomość tego składu ułatwia diagnozowanie usterek i planowanie przeglądów.

Najważniejsze elementy węzła cieplnego to:

wymiennik ciepła (najczęściej płytowy) – oddziela obieg sieciowy od instalacji budynkowej,
pompy obiegowe – wymuszają przepływ czynnika grzewczego,
regulator pogodowy – dostosowuje parametry pracy do temperatury zewnętrznej,
zawory regulacyjne z siłownikami – sterują natężeniem przepływu,
filtry siatkowe – chronią wymiennik i pompy przed zanieczyszczeniami,
liczniki ciepła – rozliczają zużycie energii cieplnej,
naczynie wzbiorcze przeponowe – kompensuje zmiany objętości wody,
zawory bezpieczeństwa – chronią instalację przed nadciśnieniem,
manometry i termometry – pozwalają kontrolować parametry pracy,
automatyka sterująca – zarządza całością, coraz częściej ze zdalnym podglądem.

W węzłach dwufunkcyjnych dodatkowo występuje drugi wymiennik, przeznaczony do podgrzewania ciepłej wody użytkowej, oraz pompa cyrkulacyjna CWU. Zrozumienie, co jest czym, to pierwszy krok do sensownej rozmowy z firmą serwisującą.

Na czym polega obsługa węzłów cieplnych?

Obsługa węzła cieplnego to nie pojedyncza czynność, tylko cykl działań rozłożony na cały rok. Dzieli się na czynności bieżące, przeglądy okresowe oraz obsługę sezonową.

Do czynności bieżących, wykonywanych co tydzień lub co miesiąc, należy kontrola parametrów pracy (temperatury zasilania i powrotu, ciśnienia), sprawdzenie szczelności połączeń i stanu izolacji, odczyty liczników ciepła oraz zużycia wody, a także przegląd sygnalizacji alarmowej automatyki. To czynności, które zajmują niewiele czasu, ale pozwalają wcześnie wyłapać odstępstwa od normy.

Przeglądy okresowe przeprowadza się zwykle raz lub dwa razy w roku. Obejmują czyszczenie filtrów siatkowych, kontrolę ciśnienia w naczyniu wzbiorczym z ewentualnym dopompowaniem, sprawdzenie i kalibrację zaworów regulacyjnych, test zaworu bezpieczeństwa oraz kontrolę pracy pomp obiegowych. Jeżeli spada sprawność wymiennika płytowego, konieczne bywa jego płukanie lub chemiczne czyszczenie.

Obsługa sezonowa przed sezonem grzewczym sprowadza się do uruchomienia węzła, napełnienia instalacji, odpowietrzenia i testu automatyki. Po sezonie wykonuje się przegląd powykonawczy, zabezpiecza urządzenia na miesiące letnie, a węzeł dwufunkcyjny przełącza w tryb samego CWU.

Obsługą węzła powinna zajmować się osoba z uprawnieniami energetycznymi grupy E (eksploatacja) i D (dozór), w zależności od zakresu prac. W budynkach wielorodzinnych obowiązek zapewnienia obsługi spoczywa zwykle na zarządcy nieruchomości, który podpisuje umowę z wyspecjalizowaną firmą serwisową.

Najczęstsze problemy przy eksploatacji i jak ich unikać?

Większość awarii węzła cieplnego wynika z zaniedbań, które łatwo byłoby wyłapać przy regularnym przeglądzie. Zapchany filtr siatkowy powoduje spadek przepływu i nierównomierne grzanie w budynku – wystarczy jego cykliczne czyszczenie, żeby uniknąć problemu. Zakamienienie wymiennika płytowego obniża sprawność przekazywania ciepła i podnosi rachunki, a widać to po rosnącej różnicy temperatur między obiegiem sieciowym a instalacją budynku.

Nieprawidłowe nastawy regulatora pogodowego skutkują przegrzewaniem mieszkań w cieplejsze dni lub niedogrzewaniem w chłodniejsze. Utrata ciśnienia w naczyniu zbiorczym prowadzi do wahań ciśnienia w instalacji i częstego wyrzucania wody przez zawór bezpieczeństwa. Awaria pomp obiegowych najczęściej wynika z zablokowania wirnika po dłuższym postoju, dlatego pompy warto krótko uruchamiać nawet poza sezonem grzewczym. Profilaktyka jest tania, usuwanie skutków awarii w środku sezonu – drogie i uciążliwe.

Ciepło systemowe a alternatywy dla domu jednorodzinnego

W domach jednorodzinnych na terenie Wrocławia, Oleśnicy i okolic ciepło systemowe z węzłem cieplnym jest rzadkością. Standardem są indywidualne źródła ciepła, a w ostatnich latach coraz częściej wybierane są pompy ciepła powietrze–woda i solanka–woda.

Dlaczego to istotne w kontekście węzłów cieplnych? Koszty eksploatacji węzła w budynku wielorodzinnym rosną wraz z taryfami dostawcy ciepła, a indywidualny właściciel niewiele może na to wpłynąć. W domu jednorodzinnym pełną kontrolę nad kosztami daje własna instalacja grzewcza – od wyboru źródła, przez nastawy, po współpracę z fotowoltaiką.

Projektujemy i montuje w domach jednorodzinnych pompy ciepła powietrze–woda, solanka–woda i woda–woda, pompy ciepła do CWU, ogrzewanie podłogowe i ścienne, automatykę pokojową oraz rekuperację z odzyskiem ciepła. Współpracujemy z producentami takimi jak NIBE, Stiebel Eltron, Vaillant i Dimplex, a w zakresie wentylacji Aeris i Zehnder. Pomagamy również w pozyskaniu dofinansowań z programów Czyste Powietrze i Moje Ciepło oraz w rozliczeniu ulgi termomodernizacyjnej.

Skuteczna eksploatacja węzłów cieplnych

Węzeł cieplny to urządzenie, które dyskretnie pracuje w tle i daje o sobie znać dopiero wtedy, gdy coś przestaje działać. Regularne przeglądy, czysty filtr, sprawny wymiennik i dobrze ustawiona automatyka to recepta na stabilne rachunki i ciepło w mieszkaniach przez cały sezon. Jeżeli natomiast planujesz budowę lub modernizację domu jednorodzinnego w okolicach Wrocławia lub Oleśnicy i zastanawiasz się nad własnym, niezależnym źródłem ciepła, skontaktuj się z nami. Dobierzemy pompę ciepła i całą instalację pod konkretny budynek, wskażemy dostępne dofinansowania i przeprowadzimy Cię przez cały proces, od doradztwa, przez projekt, po montaż. Złóż zapytanie na instaltechnik.pl lub zadzwoń.

Projektowanie wentylacji – Na czym polega i od czego zacząć?

Dobrze zaprojektowana wentylacja decyduje o tym, jak oddycha się w domu przez kolejne kilkadziesiąt lat. To nie detal do załatwienia w ostatniej chwili, tylko element, który trzeba rozrysować równolegle z instalacją grzewczą i elektryczną. Bez projektu łatwo o błędy, których później nie da się poprawić bez kucia ścian. Poniżej tłumaczymy, na czym polega projektowanie wentylacji, co powinien zawierać dobry projekt i kiedy zlecić jego wykonanie.

Na czym polega projektowanie wentylacji?

Projektowanie wentylacji to dobór rozwiązania, które zapewni odpowiednią wymianę powietrza w każdym pomieszczeniu, przy zachowaniu komfortu akustycznego i rozsądnym zużyciu energii. Projektant analizuje rzut budynku, jego kubaturę, liczbę domowników oraz przeznaczenie poszczególnych pomieszczeń, a następnie dobiera urządzenie i rozprowadzenie kanałów.

W praktyce praca przebiega w kilku etapach:

analiza budynku – metraż, kubatura, liczba mieszkańców, standard energetyczny,
obliczenie strumieni powietrza – ile m³/h trzeba nawiewać i wywiewać w każdym pomieszczeniu zgodnie z normą PN-83/B-03430,
dobór urządzenia – rekuperator o odpowiedniej wydajności, z pominięciem przewymiarowania,
projekt tras kanałów – w stropie, suficie podwieszanym lub warstwie podposadzkowej,
dobór czerpni, wyrzutni i anemostatów – tak, by uniknąć recyrkulacji i hałasu,
bilans ciśnień – dopasowanie oporów, żeby układ pracował cicho i stabilnie.

Różnica między wentylacją grawitacyjną a mechaniczną z odzyskiem ciepła (rekuperacją) jest duża: rekuperacja odzyskuje nawet 85–90% ciepła z powietrza wywiewanego, co bezpośrednio przekłada się na niższe rachunki za ogrzewanie.

Co powinien zawierać projekt wentylacji?

Kompletny projekt wentylacji mechanicznej to dokument techniczny, na podstawie którego ekipa instalacyjna odtworzy układ jeden do jednego. W dobrze przygotowanym projekcie znajdziesz:

opis techniczny – założenia projektowe, obliczenia strumieni powietrza, dobór rekuperatora,
rzuty kondygnacji – z naniesionymi trasami kanałów nawiewnych i wywiewnych,
schemat ideowy instalacji – od czerpni, przez rekuperator, po anemostaty,
zestawienie materiałów – kanały, kształtki, tłumiki, izolacja, elementy mocujące,
lokalizację centrali wentylacyjnej – wraz z dostępem serwisowym,
dobór izolacji akustycznej i termicznej kanałów,
specyfikację automatyki – sterowanie, czujniki CO₂, wilgotności, presostaty.

Projekt powinien także uwzględniać interakcję z innymi instalacjami w domu – przede wszystkim z pompą ciepła, ogrzewaniem podłogowym i ewentualnym kominkiem z płaszczem wodnym. Dokument w takiej formie pozwala porównywać oferty wykonawców na równych zasadach i egzekwować jakość na etapie odbioru.

Kto projektuje wentylację?

Projekt wentylacji mechanicznej wykonuje osoba z odpowiednimi uprawnieniami – projektant instalacji sanitarnych lub firma instalacyjna z doświadczeniem w rekuperacji. W przypadku domów jednorodzinnych dokumentacja często powstaje we współpracy projektanta z wykonawcą, który zna realia montażu i potrafi przewidzieć problemy na budowie.

Wybierając specjalistę, zwróć uwagę na trzy rzeczy:

doświadczenie w projektach dla budynków jednorodzinnych, nie tylko komercyjnych,
znajomość konkretnych urządzeń i producentów, z którymi pracuje na co dzień,
gotowość do nadzoru na budowie, a nie tylko oddania dokumentu PDF.

W InstalTechnik działamy w modelu od doradztwa, przez projekt, po montaż. Oznacza to, że osoba przygotowująca dobór odpowiada później za uruchomienie i regulację układu. Taki model eliminuje typowy problem rozjazdu między projektem a realizacją, czyli sytuacje, w których ekipa montażowa improwizuje, bo projekt okazał się niewykonalny.

Od czego zacząć projektowanie wentylacji w domu?

Najlepszy moment na projekt wentylacji to etap projektu budowlanego domu – zanim wylane zostaną stropy i zabudowane sufity. Im wcześniej, tym większa swoboda w prowadzeniu kanałów i mniejsze koszty. Kolejność działań wygląda zwykle tak:

wstępna konsultacja – ustalenie oczekiwań, budżetu i zakresu (sama rekuperacja czy wraz z gruntowym wymiennikiem ciepła GWC oraz chłodzeniem),
przekazanie projektu architektonicznego – rzuty, przekroje, rozmieszczenie pomieszczeń,
projekt instalacji – z obliczeniami i specyfikacją,
wycena i harmonogram – z wpięciem w etapy budowy,
montaż i uruchomienie – wraz z regulacją strumieni i pomiarami kontrolnymi.

Przy domach w standardzie energooszczędnym rekuperację warto powiązać z pompą ciepła i chłodzeniem pasywnym. Wszystkie te systemy mamy w swojej ofercie, więc możemy zaprojektować je jako spójną całość, a nie trzy niezależne instalacje.

Projektowanie wentylacji we Wrocławiu i Oleśnicy

InstalTechnik działa w promieniu 60 km od Wrocławia i Oleśnicy. Zajmujemy się projektowaniem i montażem rekuperacji, gruntowych wymienników ciepła (GWC), chłodzenia pasywnego i klimatyzacji. Współpracujemy ze sprawdzonymi producentami urządzeń wentylacyjnych, takimi jak Aeris i Zehnder, dzięki czemu dobór centrali zawsze opieramy na rzeczywistych parametrach, a nie na katalogowych zaokrągleniach.

Pomagamy również w pozyskaniu dofinansowania. Rekuperacja jest kwalifikowanym kosztem w ramach programu Czyste Powietrze, a w przypadku nowych, energooszczędnych budynków – także Moje Ciepło (gdy system uzupełnia pompę ciepła). Kosztorys ustalamy z góry i nie zmieniamy go w trakcie prac.

Projekt wentylacji to dokument, który porządkuje całą instalację: dobór rekuperatora, trasy kanałów, bilans powietrza i współpracę z pozostałymi systemami w domu. Bez niego łatwo o przewymiarowane urządzenie, hałaśliwy nawiew i rachunki wyższe, niż musiałyby być. Jeżeli budujesz lub modernizujesz dom w okolicach Wrocławia czy Oleśnicy, skontaktuj się z nami, przygotujemy projekt wentylacji dopasowany do Twojego budynku i przeprowadzimy Cię przez cały proces. Złóż zapytanie na instaltechnik.pl lub zadzwoń .

Jaka pompa ciepła do domu 170m2?

Dom o powierzchni 170 m² to dziś standard dla czteroosobowej rodziny. Dobór pompy ciepła do takiego metrażu nie sprowadza się jednak do prostego przelicznika tyle metrów, tyle kilowatów. O mocy urządzenia decyduje przede wszystkim standard energetyczny budynku, rodzaj instalacji grzewczej i zapotrzebowanie na ciepłą wodę. Poniżej pokazujemy, jak podejść do wyboru rzetelnie i bez marketingowej mgły.

Ile kW pompa ciepła do domu 170m2?

Punktem wyjścia przy doborze pompy ciepła jest zapotrzebowanie cieplne budynku, liczone w watach na metr kwadratowy. Dla domu o powierzchni 170 m² szacunkowe wartości wyglądają następująco:

dom pasywny (15 W/m²) – zapotrzebowanie ok. 2,5 kW,
dom energooszczędny, zbudowany po 2021 r. wg WT2021 (40–50 W/m²) – ok. 6,8–8,5 kW,
dom standardowy z lat 2000–2015 (60–80 W/m²) – ok. 10–13,5 kW,
dom starszy, słabo ocieplony (powyżej 100 W/m²) – 17 kW i więcej.

Dla typowego, nowo budowanego domu 170 m² w okolicach Wrocławia moc pompy ciepła mieści się zwykle w przedziale 7–10 kW. Do tej wartości trzeba doliczyć zapotrzebowanie na podgrzanie wody użytkowej – przy czteroosobowej rodzinie to dodatkowe około 0,2–0,25 kW na osobę.

Dokładne wyliczenie wymaga analizy projektu budynku, współczynników przenikania ciepła przegród oraz planowanej temperatury zasilania instalacji. Dobór na oko prowadzi do przewymiarowania urządzenia i częstego taktowania sprężarki, a w efekcie do wyższych rachunków i krótszej żywotności pompy.

Jaka pompa ciepła na 180 m kwadratowych?

Dla domów w przedziale 170–180 m² w praktyce stosuje się trzy rozwiązania. Każde ma inne wymagania i inny profil opłacalności.

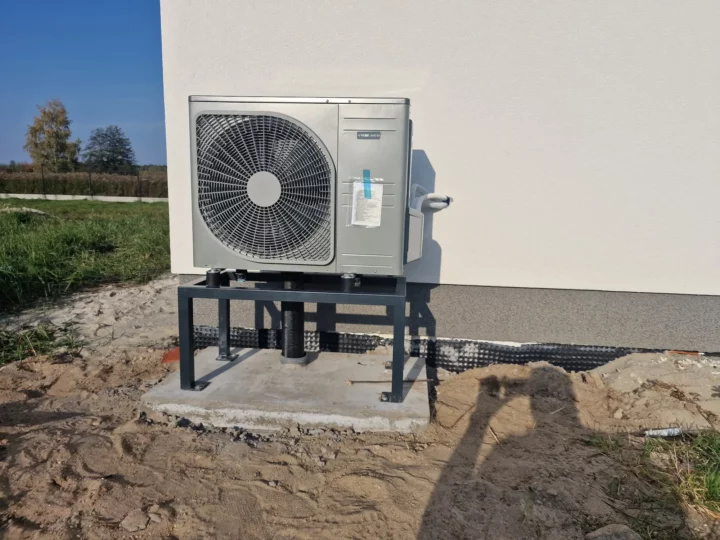

Pompa ciepła powietrze–woda to obecnie najczęstszy wybór. Nie wymaga odwiertów ani dużej działki, montaż trwa krótko, a inwestycja początkowa jest niższa niż w systemach gruntowych. Przy dobrze ocieplonym domu 170 m² i ogrzewaniu podłogowym urządzenie pracuje efektywnie nawet przy niższych temperaturach zewnętrznych.
Pompa ciepła solanka–woda (gruntowa) sprawdza się tam, gdzie zależy nam na najwyższej stabilności pracy i niskich kosztach eksploatacji przez cały sezon. Wymaga wykonania odwiertów pionowych lub kolektora poziomego, więc koszt inwestycji jest wyższy, ale współczynnik COP pozostaje stabilny niezależnie od pogody.
Pompa ciepła woda–woda to opcja dla działek z dostępem do warstwy wodonośnej o temperaturze minimum +7°C. Daje najwyższą efektywność, ale wymaga spełnienia warunków geologicznych i formalnych.

Jeżeli dom ma ogrzewanie podłogowe (niskotemperaturowe), każde z tych rozwiązań może pracować z wysoką sprawnością. Przy grzejnikach wysokotemperaturowych lepiej sprawdzi się pompa gruntowa lub model powietrzny wysokotemperaturowy.

Co jeszcze wpływa na dobór pompy ciepła?

Przy wyborze urządzenia do domu 170 m² liczą się też czynniki, których nie widać w katalogach:

rodzaj instalacji odbiorczej – podłogówka, grzejniki, system mieszany,
przygotowanie ciepłej wody użytkowej – osobny zasobnik CWU czy zintegrowany,
liczba domowników i nawyki – ilość kąpieli, pory grzania,
zapotrzebowanie na chłodzenie latem – pompa może pracować rewersyjnie,
dostępna moc przyłącza elektrycznego – przy większych jednostkach potrzebne jest zasilanie trójfazowe.

Dobrze dobrane urządzenie powinno pokrywać 100% zapotrzebowania budynku bez korzystania z grzałki elektrycznej przez większość sezonu. To właśnie realna sprawność sezonowa (SCOP), a nie sama moc, decyduje o wysokości rachunków.

Dofinansowania na pompę ciepła w 2026 roku

Koszt zakupu i montażu pompy ciepła do domu 170 m² można istotnie obniżyć, korzystając z dostępnych programów:

program Czyste Powietrze – dla właścicieli domów jednorodzinnych wymieniających stare źródło ciepła,
program Moje Ciepło – dotacja na pompy ciepła w nowych, energooszczędnych budynkach,
ulga termomodernizacyjna – odliczenie wydatków od podatku dochodowego,
dopłaty gminne – w niektórych gminach woj. dolnośląskiego dostępne są dodatkowe zwroty.

W InstalTechnik pomagamy przejść przez formalności i dobrać program dopasowany do sytuacji inwestora.

Dobór, projekt i montaż pompy ciepła we Wrocławiu i Oleśnicy

InstalTechnik działa w promieniu 60 km od Wrocławia i Oleśnicy. Specjalizujemy się w montażu pomp ciepła powietrze–woda, solanka–woda i woda–woda, a także pomp ciepła do CWU. Realizacje wykonujemy w oparciu o urządzenia sprawdzonych producentów, z którymi współpracujemy na co dzień: NIBE, Stiebel Eltron, Vaillant, Dimplex. Ofertę opieramy na trzech krokach: analiza projektu i zapotrzebowania cieplnego budynku, dobór urządzenia pod konkretną instalację odbiorczą oraz montaż wraz z uruchomieniem i regulacją automatyki. Kosztorys ustalamy z góry i nie zmieniamy go w trakcie prac.

Zaufaj ekspertom

Do domu 170 m² w standardzie energooszczędnym najczęściej trafia pompa ciepła o mocy 7–10 kW, przeważnie w technologii powietrze–woda. Wybór konkretnego modelu zależy od projektu budynku, instalacji odbiorczej i zapotrzebowania na ciepłą wodę. Jeśli planujesz budowę lub modernizację domu w okolicach Wrocławia czy Oleśnicy, skontaktuj się z nami, przygotujemy dobór mocy, wycenę oraz wskażemy dostępne dofinansowania. Złóż zapytanie ofertowe na instaltechnik.pl lub zadzwoń.

Jak tworzy się projekty instalacji wodociągowych?

Przyłączenie domu do sieci wodociągowej lub zaprojektowanie wewnętrznej instalacji to jeden z pierwszych kroków na budowie. Proces jest ściśle uregulowany i wymaga kilku etapów formalnych, zanim w ogóle zaczną się prace. Poniżej wyjaśniamy, jak powstaje projekt instalacji wodociągowej, co musi zawierać i kto jest uprawniony do jego sporządzenia.

Jakie są zasady projektowania instalacji wodociągowej?

Projektowanie instalacji wodociągowej opiera się na kilku przepisach i normach, które określają zarówno wymagania techniczne, jak i formalne.

Podstawowym dokumentem jest norma PN-92/B-01706 Instalacje wodociągowe. Wymagania w projektowaniu, uzupełniona przez normę europejską PN-EN 806-3 dotyczącą wymiarowania przewodów. Instalacja musi spełniać wymagania jakościowe wobec wody pitnej określone w rozporządzeniu Ministra Zdrowia z 2017 r.

Główne zasady projektowania instalacji wodociągowej:

instalacja powinna zapewniać ruch wody w każdym odcinku przewodu, by unikać jej stagnacji,
zabronione jest łączenie instalacji zasilanej z sieci miejskiej z wodą z własnego ujęcia (studni),
za zestawem wodomierza głównego należy zamontować zespół zabezpieczający przed wtórnym zanieczyszczeniem wody zgodnie z normą PN-EN 1717,
zestaw wodomierza głównego powinien znajdować się nie dalej niż 1 m od ściany, przez którą wprowadzono rurę przyłącza,
projektowanie hydrauliczne, w tym dobór armatury i średnic przewodów, musi uwzględniać aktualne warunki użytkowania i wytyczne lokalnego przedsiębiorstwa wodociągowego.

Projektant musi też uwzględnić układ rozdziału wody w budynku, czyli wybór między rozdziałem dolnym a górnym. Decyzja ta wpływa na sposób prowadzenia przewodów magistralnych i całą logikę instalacji.

Ważne: wodomierz główny jest własnością dostawcy wody. Jego typ i średnicę ustala się zgodnie z wytycznymi lokalnego zakładu wodociągowego, a montaż odbywa się na koszt przedsiębiorstwa wodociągowego.

Co powinien zawierać projekt przyłącza wodociągowego?

Przyłącze wodociągowe to odcinek przewodu łączący sieć wodociągową z wewnętrzną instalacją wodociągową w nieruchomości, kończący się zaworem za wodomierzem głównym. Tak definiuje je Ustawa z dnia 7 czerwca 2001 r. o zbiorowym zaopatrzeniu w wodę.

Projekt przyłącza wodociągowego powinien zawierać:

opis techniczny z charakterystyką przyłącza i warunkami gruntowymi,
rysunek sytuacyjny na aktualnej mapie geodezyjnej do celów projektowych,
profil podłużny trasy przyłącza z rzędnymi terenu i głębokością układania,
schemat węzła wodomierzowego,
obliczenia hydrauliczne potwierdzające dobór średnicy przewodu,
rozwiązanie włączenia do sieci (sposób nawiercenia lub włączenia przez trójnik),
zestawienie materiałów z wymaganymi certyfikatami i atestami.

Projekt musi być uzgodniony z lokalnym zakładem wodociągowym oraz przejść przez Naradę Koordynacyjną w Zespole Uzgodnień Dokumentacji Projektowej (ZUD), która weryfikuje, czy trasa przyłącza nie koliduje z istniejącym uzbrojeniem podziemnym.

Wymagania techniczne dotyczące głębokości i lokalizacji:

przyłącze należy układać prostopadle do sieci, w miarę możliwości bez załamań,
zalecana głębokość układania to 1,6–1,7 m, nie więcej niż 2,5 m,
wymagane jest zachowanie minimalnych odległości od innych sieci podziemnych,
trasy przyłącza nie należy lokalizować na granicy posesji, wymagany jest odstęp min. 1 m,
nad przewodem należy ułożyć taśmę lokalizacyjną w kolorze niebieskim z wkładką metaliczną.

Po wykonaniu prac wymagany jest odbiór techniczny przez przedstawiciela przedsiębiorstwa wodociągowego. Odbiór musi odbyć się przed zakopaniem instalacji. W ciągu 3 miesięcy od odbioru inwestor jest zobowiązany zlecić inwentaryzację geodezyjną powykonawczą.

Kto robi projekt przyłącza wodociągowego?

Projekt przyłącza wodociągowego może sporządzić wyłącznie osoba z uprawnieniami budowlanymi do projektowania w specjalności instalacyjnej w zakresie sieci sanitarnych. To wymóg wynikający z przepisów prawa budowlanego.

Do obowiązków projektanta należy:

wykonanie projektu budowlanego i wykonawczego,
weryfikacja położenia działki w terenie i przebiegu istniejącego uzbrojenia,
uzyskanie zgody właściciela sąsiedniej nieruchomości, jeśli trasa przyłącza przez nią przebiega,
uzgodnienie projektu z lokalnym zakładem wodociągowym.

Wiele przedsiębiorstw wodociągowych oferuje kompleksowe usługi obejmujące projekt, uzgodnienia i budowę przyłącza. W takim przypadku inwestor ogranicza się do dwóch wizyt w biurze obsługi klienta: pierwszej, żeby złożyć zlecenie, i drugiej, żeby podpisać umowę na dostawę wody.

Procedura krok po kroku:

Złożenie wniosku o wydanie warunków technicznych przyłączenia do sieci wodociągowej.
Pozyskanie aktualnej mapy geodezyjnej do celów projektowych.
Zlecenie wykonania projektu przyłącza osobie z odpowiednimi uprawnieniami.
Uzgodnienie projektu w ZUD (Narada Koordynacyjna).
Uzgodnienie dokumentacji z lokalnym przedsiębiorstwem wodociągowym.
Zgłoszenie budowy przyłącza w starostwie powiatowym lub urzędzie gminy (organy mają 21 dni na wniesienie sprzeciwu; brak odpowiedzi oznacza zgodę).
Realizacja robót przez wybranego wykonawcę.
Odbiór techniczny przez inspektora z zakładu wodociągowego (przed zasypaniem wykopu).
Inwentaryzacja geodezyjna powykonawcza (do 3 miesięcy od odbioru).
Podpisanie umowy na dostarczenie wody.

Do budowy przyłącza wodociągowego nie jest wymagane pozwolenie na budowę, tylko zgłoszenie robót.

Instalacje wodociągowe: jakie materiały stosuje InstalTechnik?

Dobór materiału do wewnętrznej instalacji wodociągowej wpływa bezpośrednio na trwałość, higienę i koszty eksploatacji. InstalTechnik wykonuje instalacje z trzech rodzajów materiałów, dostosowując wybór do warunków technicznych i oczekiwań inwestora.

Rury wielowarstwowe łączą zalety tworzywa sztucznego i aluminium. Nie korodują, nie zarastają kamieniem i nie przenoszą hałasu wywoływanego przez przepływającą wodę. Dzięki inteligentnemu systemowi połączeń montaż jest szybki i precyzyjny.

Stal nierdzewna cechuje się wyjątkową odpornością na korozję, nie uwalnia ani nie wchłania żadnych substancji i sprawdza się wszędzie tam, gdzie wymagania higieniczne są podwyższone.

Miedź to materiał trwały, odporny na korozję i przyjazny dla środowiska. Sprawdza się szczególnie w miejscach, gdzie instalacja będzie widoczna, ze względu na walory estetyczne.

Projekty i montaż instalacji wodno-kanalizacyjnych: InstalTechnik Wrocław i okolice

InstalTechnik z Oleśnicy projektuje i montuje instalacje wodno-kanalizacyjne na terenie Wrocławia i okolic, w promieniu 60 km. Działamy kompleksowo: od doradztwa i projektu po montaż i odbiór. Stosujemy materiały renomowanych producentów spełniające normy higieniczne i techniczne.

Jeśli budujesz nowy dom lub modernizujesz instalację w istniejącym budynku, możemy przygotować projekt dostosowany do warunków Twojej działki i lokalnych wymagań zakładu wodociągowego. Zapytanie ofertowe złóż bezpośrednio na stronie lub zadzwoń.
